OMT

Воздушные маслоохладители серия S

Основные параметры
Материал Алюминий
Номинальное давление 25 бар
Испытательное давление 35 бар
Максимальная температура 120°C
Совместимые рабочие жидкости
Минеральные масла HL, HLP, водные эмульсии.
Монтаж
Мы рекомендуем устанавливать байпасный клапан параллельно теплообменнику для его защиты от скачков
давления во время запуска гидросистемы.
Обязательно убедитесь, что потоку воздуха, выходящего из теплообменника, ничего не препятствует.
Техническое обслуживание
Очистка масляного контура
Промывку контура для удаления загрязнений следует производить с применением моющего или обезжиривающего средства, совместимого с алюминием. Для удаления остатков промывочного средства используйте сжатый воздух.
Очистка воздушного контура
Очистка может быть осуществлена при помощи сжатого воздуха или напором воды. При это следует уделить внимание тому, чтобы струя воды не повредила пластины. При необходимости удаления масла или смазки используйте струю пара или теплой воды. Убедитесь в том, что электродвигатель при этом отключен и надежно защищен.
МАТЕРИАЛЫ ЭЛЕМЕНТОВ
Вентилятор Сталь или термореактивная пластмасса
Корпус вентилятора Сталь
Защита вентилятора Сталь или термореактивная пластмасса

На странице представлены три различных типа теплообменников:
- серия “SS” - стандартное исполнение;
- серия “SS2” - с двойным контуром охлаждения для систем с небольшим расходом масла, но требующих теплоотвода большой мощности;
- серия”SD” - для систем с большими расходами.

Код для заказа Серии SS.pdf

Воздушно-масляные теплообменники серии SS10

Технические характеристики SS10
Тип Частота Напряжение Об/мин Мощность Ø вентилятора Шум L Qвозд. Емкость Вес IP
  (Гц) (В)   (кВт) (мм) (Дб) (мм) (м/час) (л) (кг)
1 50/60 230 2650/3000 0.050/0.046 170 63 125 500 0.28 6 44
3 50/60 400 2750/3100 0.045/0.043 170 63 125 500 0.28 6 44
12 DC 12 4000 0.080 167 64 158 550 0.28 5 65
24 DC 24 4100 0.080 167 64 158 550 0.28 5 65



Рекомендуемый расход масла от 5 до 40 л/мин.

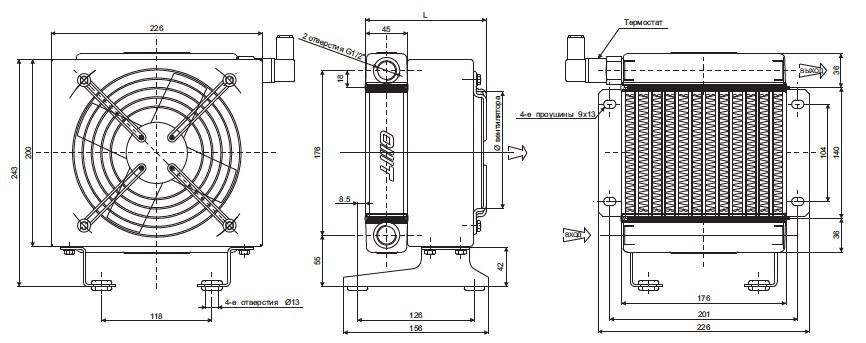

Serya S

Поправочный коэффициент График теплоотводящей способности теплооменника
CST 10 15 20 32 40 50 60 80 100 200
F 0.51 0.66 0.76 1 1.22 1.4 1.6 1.9 2.1 3.4
Серия SS10
Расходно-перепадная характеристика (32 сСт)
Серия SS10

Воздушно-масляные теплообменники серии SS15

Технические характеристики SS15
Тип Частота Напряжение Об/мин Мощность Ø вентилятора Шум L Qвозд. Емкость Вес IP
  (Гц) (В)   (кВт) (мм) (Дб) (мм) (м3/час) (л) (кг)
1 50/60 230 2600/2900 0.064 /0.078 200 67 152 890 0.48 7 44
3 50/60 400 2600/2900 0.068 /0.070 200 67 152 890 0.48 7 44
14 50/60 230/400 1370/1650 0.25 200 67 346 700 0.48 10 55
12 DC 12 3100 0.100 225 66 158 1200 0.48 6.5 65
24 DC 24 3000 0.100 225 66 158 1200 0.48 6.5 65
G2 - - - - 200 - - - - 6 -

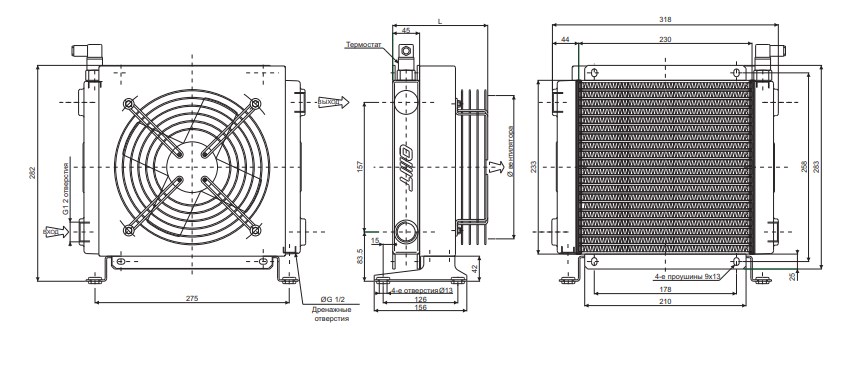

Рекомендуемый расход масла от 20 до 80 (л/мин)Серия S15

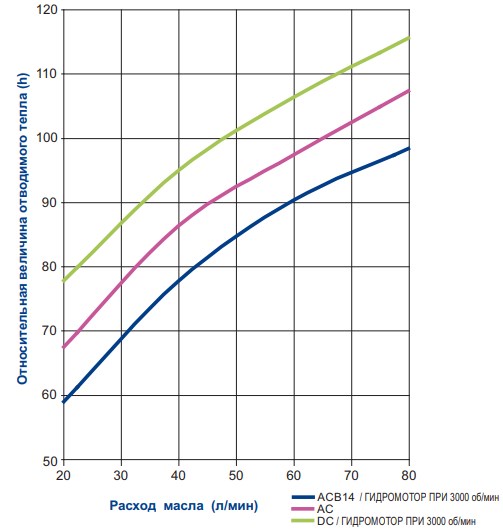

Поправочный коэффициент График теплоотводящей способности теплооменника
CST 10 15 20 32 40 50 60 80 100 200
F 0.51 0.66 0.76 1 1.22 1.4 1.5 1.9 2.1 3.4

Серия SS15
Расходно-перепадная характеристика (32 сСт)

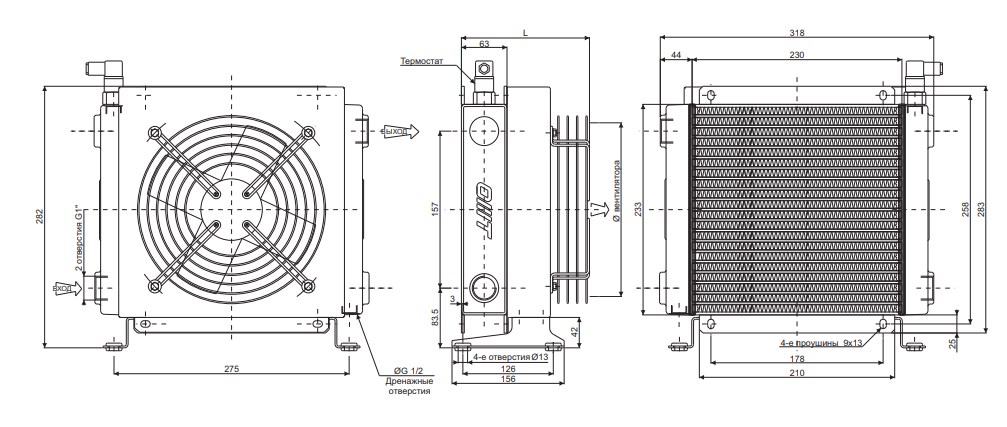

Воздушно-масляные теплообменники серии SS20

Технические характеристики SS20
Тип Частота Напряжение Об/мин Мощность Ø вентилятора Шум L Qвозд. Емкость Вес IP
  (Гц) (В)   (кВт) (мм) (Дб) (мм) (м3/час) (л) (кг)
1 50/60 230 2600/2900 0.064/0.078 200 67 170 890 0.68 8 4
3 50/60 400 2600/2900 0.068/0.070 200 67 170 890 0.68 8 44
14 50/60 230/400 1370/1650 0.25 200 67 364 700 0.68 11 55
12 DC 12 3100 0.100 225 66 176 1200 0.68 7 65
24 DC 24 3000 0.100 225 66 176 1200 0.68 7 65
G2 - - - - 200 - - - - 7 -

Рекомендуемый расход масла от 30 до 100 л/мин.SS20

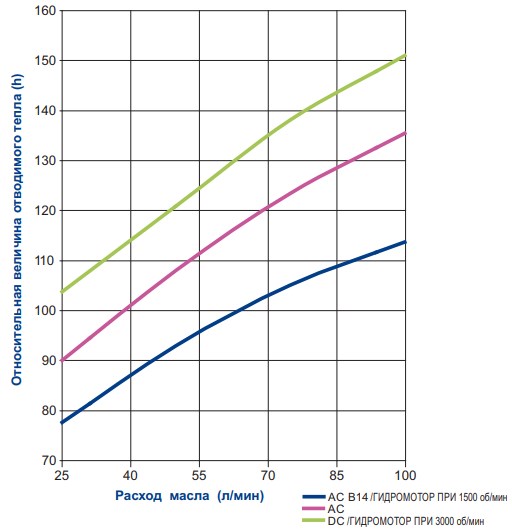

Поправочный коэффициент График теплоотводящей способности теплооменника
CST 10 15 20 32 40 50 60 80 100  200
F 0.51 0.66 0.76 1 1.22 1.4 1.6 1.9 2.1 3.4
SS20

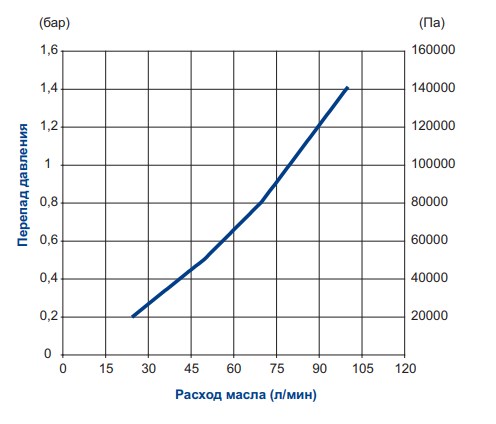

Расходно-перепадная характеристика (32 сСт)

Воздушно-масляные теплообменники серии SS24

Технические характеристики SS24
Тип Частота Напряжение Об/мин Мощность Ø вентилятора Шум L Qвозд. Емкость Вес IP
  (Гц) (В)   (кВт) (мм) (Дб) (мм) (м3/час) (л) (кг)
1 50/60 230 2550/2750 0.11/0.16 250 68 169 1780 0.9 11 44
3 50/60 400 2500/2650 0.10/0.14 250 68 169 1780 0.9 11 44
14 50/60 230/400 1370 0.25 250 68 364 1500 0.9 15.5 55
12 DC 12 3000 0.100 280 66 176 1600 0.9 10 65
24 DC 24 3000 0.100 280 66 176 1600 0.9 10 65
G2 - - - - 250 - - - - 10 -

Рекомендуемый расход масла от 40 до 120 л/мин.Серия SS24

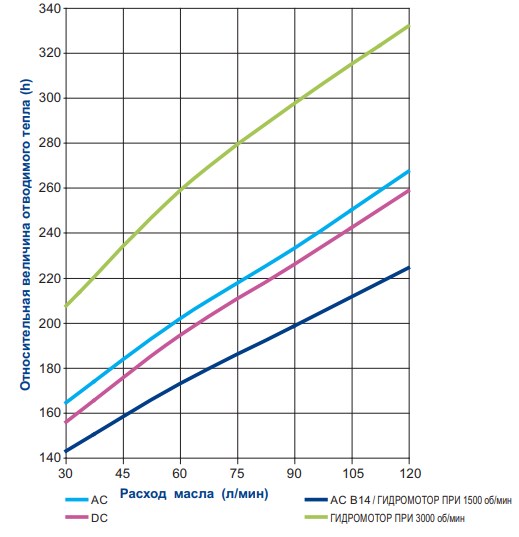

Поправочный коэффициент График теплоотводящей способности теплооменника
CST 10 15 20 32 40 50 60 80 100 200
F 0.51 0.66 0.76 1 1.22 1.4 1.6 1.9 2.1 3.4

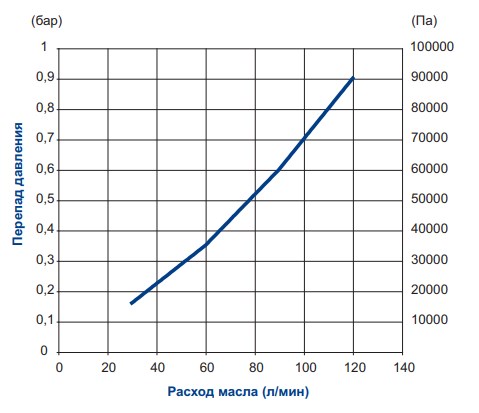

Расходно-перепадная характеристика (32 сСт)

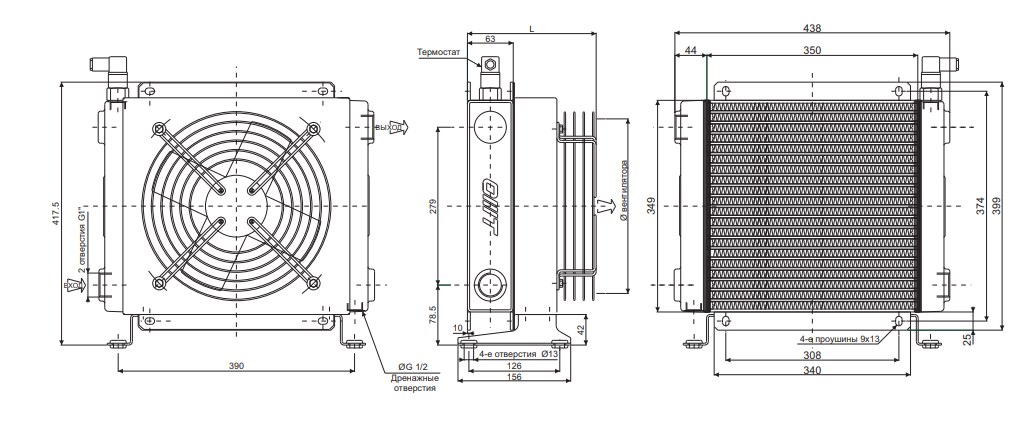

Воздушно-масляные теплообменники серии SS30

Технические характеристики SS30
Тип Частота Напряжение Об/мин Мощность Ø вентилятора Шум L Qвозд. Емкость Вес IP
  (Гц) (В)   (кВт) (мм) (Дб) (мм) (м3/час) (л) (кг)
1 50/60 230 2700/3000 0.23/0.35 300 69 183 3290 1.5 15 44
3 50/60 400 2600/2850 0.19/0.27 300 69 183 3290 1.5 15 44
14 50/60 230/400 1390 0.37 300 69 404 2000 1.5 20 55
12 DC 12 3000 0.175 305 67 219 2300 1.5 14 65
24 DC 24 3000 0.175 305 67 219 2300 1.5 14 65
G2 - - - - 300 - 238 - 1.5 14.5 -

Рекомендуемый расход масла от 35 до 140 л/мин.

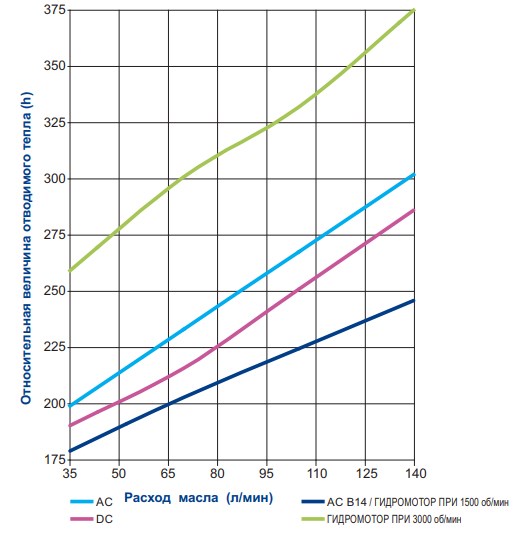

Поправочный коэффициент График теплоотводящей способности теплооменника
CST 10 15 20 32 40 50 60 80 100 200
F 0.51 0.66 0.76 1 1.22 1.4 1.6 1.9 2.1 3.4

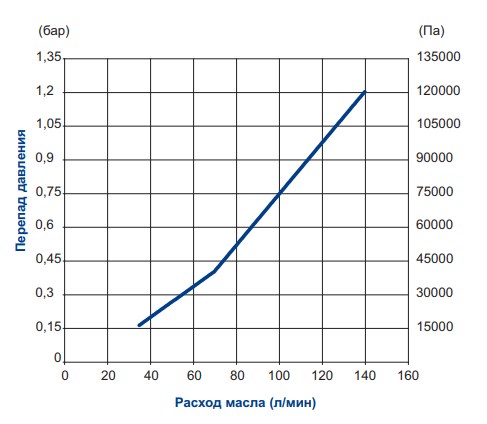

Расходно-перепадная характеристика (32 сСт)

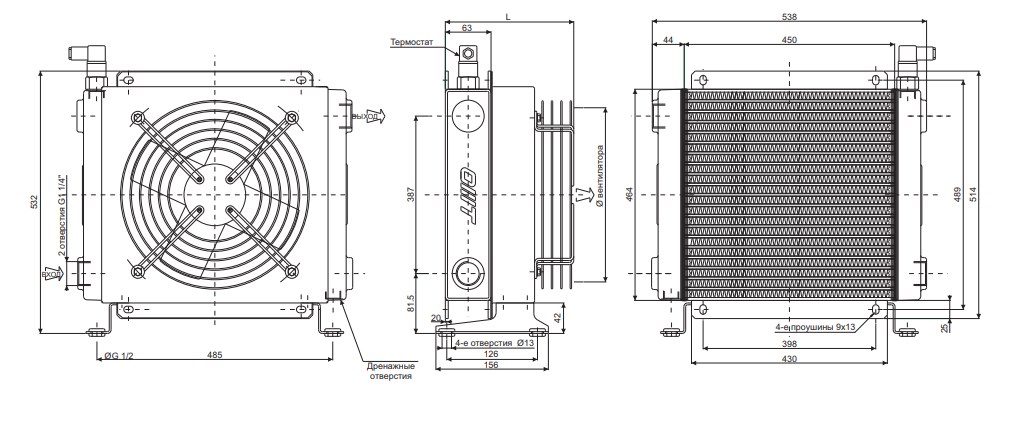

Воздушно-масляные теплообменники серии SS40

Технические характеристики SS40
Тип Частота Напряжение Об/мин Мощность Ø вентилятора Шум L Qвозд. Емкость Вес IP
  (Гц) (В)   (кВт) (мм) (Дб) (мм) (м3/час)   (л) (кг)
1 50/60 230 1440/1700 0.16/0.24 400 71 223 4000 2.6 21 44
3 50/60 400 1450/1690 0.13/0.18 400 71 223 4000 2.6 21 44
14 50/60 230/400 1430 0.55 400 71 446 4000 2.6 25 55
12 DC 12 2500 0.200 385 69 229 3500 2.6 20 65
24 DC 24 2500 0.200 385 71 229 3500 2.6 20 65
G2 - - - - 400 - 248 - 2.6 19 -

Рекомендуемый расход масла от 40 до 160 л/мин.

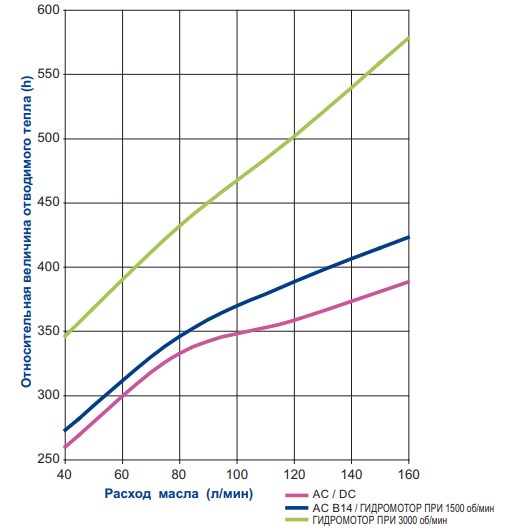

Поправочный коэффициент График теплоотводящей способности теплооменника
CST 10 15 20 32 40 50 60 80 100 200
F 0.51 0.66 0.76 1 1.22 1.4 1.6 1.9 2.1 3.4

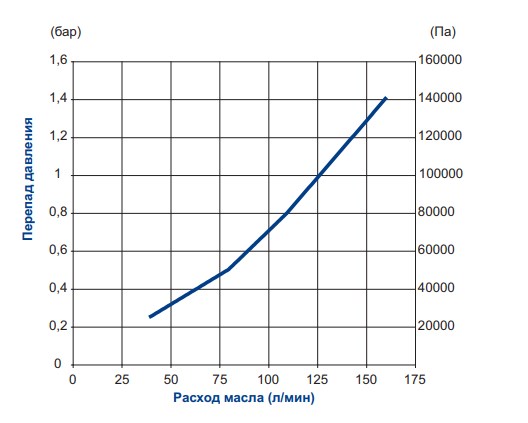

Расходно-перепадная характеристика (32 сСт)

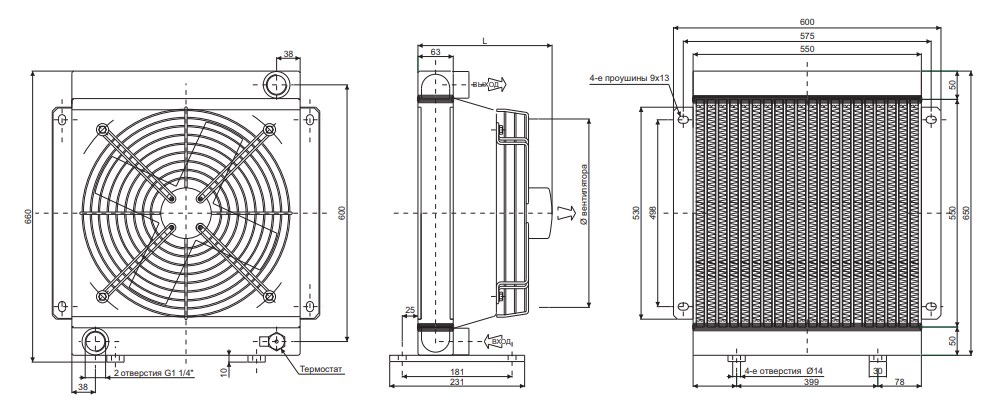

Воздушно-масляные теплообменники серии SS50

Технические характеристики SS50
Тип Частота Напряжение Об/мин Мощность Ø вентилятора Шум L Qвозд.  Емкость Вес IP
  (Гц) (В)   (кВт) (мм) (Дб) (мм) (м3/час)    (л) (кг)
3 50/60     0.20/0.28 450 73 290 6830 4.9 27 44
14 50/60   1430 0.75 450 73 446 6830 4.9 30 55
12 DC 12 3000 0.145 (x2) 280 73 207 4200 4.9 24 65
24 DC 24 3000 0.145 (x2) 280 73 207 4200 4.9 24 65
G2   - - - -   450 - 248 - 4.9 23 -

Рекомендуемый расход масла от 50 до 180 л/мин.         (x2) = двойной электродвигатель

Поправочный коэффициент График теплоотводящей способности теплооменника
CST 10 15 20 32 40 50 60 80 100 200
F 0.51 0.66 0.76 1 1.22 1.4 1.6 1.9 2.1 3.4

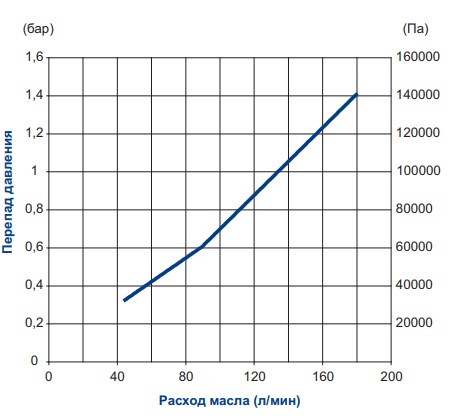

Расходно-перепадная характеристика (32 сСт)

Воздушно-масляные теплообменники с двумя контурами серии SS215

Технические характеристики SS215
Тип Частота Напряжение Об/мин Мощность Ø вентилятора Шум L Qвозд. Емкость Вес IP
  (Гц) (В)   (кВт) (мм) (Дб) (мм) (м3/час) (л) (кг)
1 50/60 230 2600/2900 0.064/0.078 200 67 152 890 0.48 7 44
3 50/60 400 2600/2900 0.068/0.070 200 67 152 890 0.48 7 44
14 50/60 230/400 1370/1650 0.25 200 67 346 700 0.48 10 55
12 DC 12 3100 0.100 225 66 158 1200 0.48 6.5 65
24 DC 24 3000 0.100 225 66 158 1200 0.48 6.5 65
G2 - - - - 200 - - - - 6 -

Рекомендуемый расход масла от 5 до 40 л/мин.

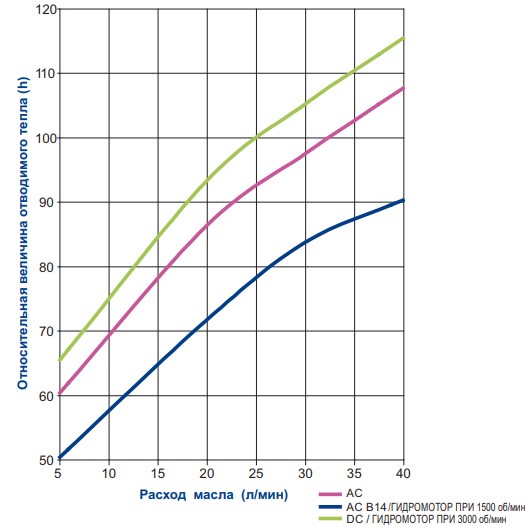

Поправочный коэффициент График теплоотводящей способности теплооменника
CST 10 15 20 32 40 50 60 80 100 200
F 0.51 0.66 0.76 1 1.22 1.4 1.6 1.9 2.1 3.4

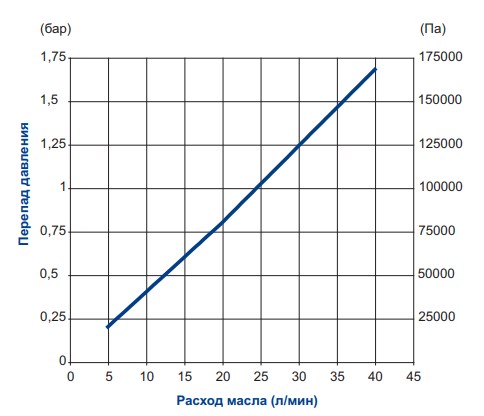

Расходно-перепадная характеристика (32 сСт)
SS215

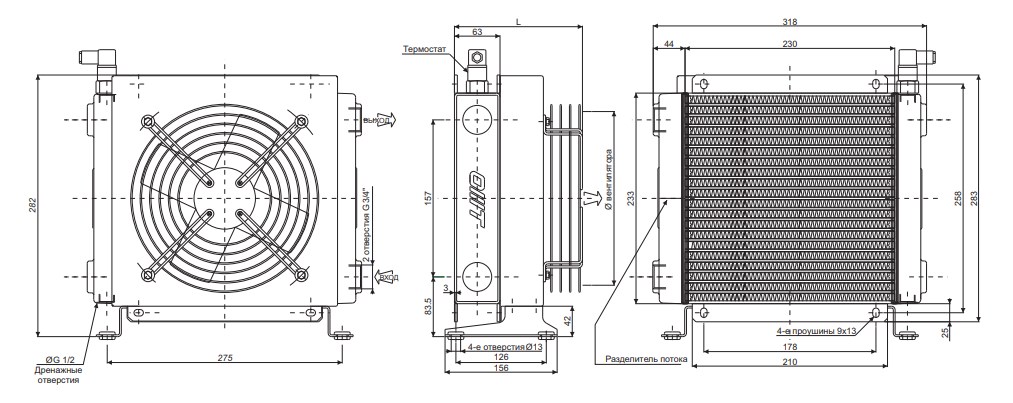

Воздушно-масляные теплообменники с двумя контурами серии SS220

Технические характеристики SS220
Тип Частота Напряжение Об/мин Мощность Ø вентилятора Шум L Qвозд.  Емкость  Вес IP
  (Гц) (В)   (кВт) (мм) (Дб) (мм) (м3/час)    (л) (кг)
1 50/60 230 2600/2900 0.064/0.078 200 67 170 890 0.68 8 44
3 50/60 400 2600/2900 0.068/0.070 200 67 170 890 0.68 8 44
14 50/60 230/400 1370/1650 0.25 200 67 364 700 0.68 11 55
12 DC 12 3100 0.100 225 66 176 1200 0.68 7 65
24 DC 24 3000 0.100 225 66 176 1200 0.68 7 65
G2 - - - - 200 - - - - 7 -

Рекомендуемый расход масла от 5 до 40 л/мин.

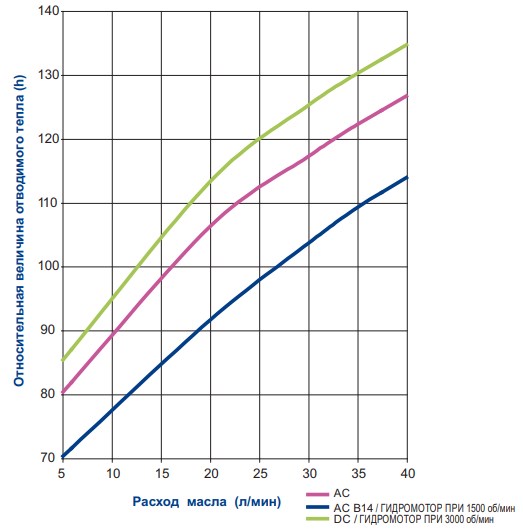

Поправочный коэффициент График теплоотводящей способности теплооменника
CST 10 15 20 32 40 50 60 80 100 200
F 0.51 0.66 0.76 1 1.22 1.4 1.6 1.9 2.1 3.4

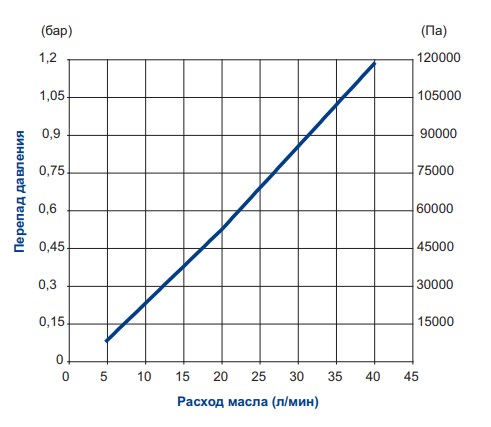

Расходно-перепадная характеристика (32 сСт)

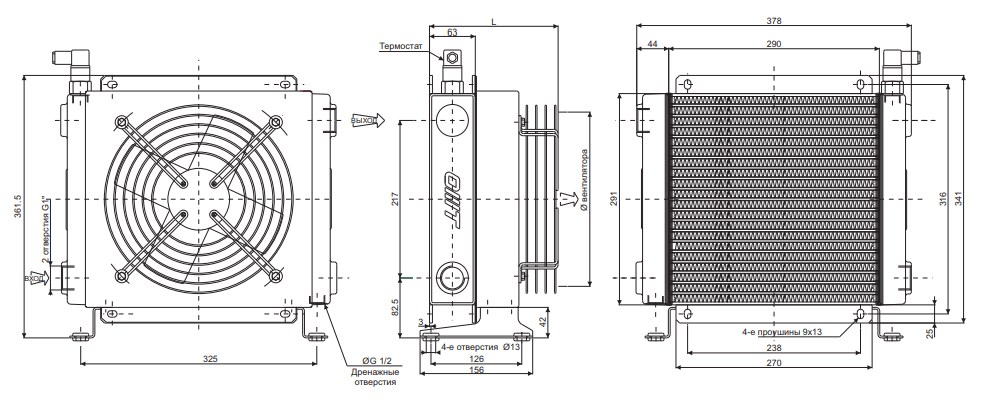

Воздушно-масляные теплообменники с двумя контурами серии SS224

Технические характеристики SS224
Тип Частота Напряжение Об/мин Мощность Ø вентилятора Шум L Qвозд. Емкость Вес IP
  (Гц) (В)   (кВт) (мм) (Дб) (мм) (м3/час)   (л) (кг)
1 50/60 230 2550/2750 0.11/ 0.16 250 67 169 1780 0.9 11 44
3 50/60 400 2500/2650 0.10/0.14 250 67 169 1780 0.9 11 44
14 50/60 230/400 1370 0.25 250 67 364 1500 0.9 15.5 55
12 DC 12 3000 0.100 280 66 176 1600 0.9 10 65
24 DC 24 3000 0.100 280 66 176 1600 0.9 10 65
G2 - - - - 250 - - - - 10 -

Рекомендуемый расход масла от 10 до 60 л/мин.

SS224

Поправочный коэффициент График теплоотводящей способности теплооменника
CST 10 15 20 32 40 50 60 80 100 200
F 0.51 0.66 0.76 1 1.22 1.4 1.6 1.9 2.1 3.4
SS224
Расходно-перепадная характеристика (32 сСт)
SS224

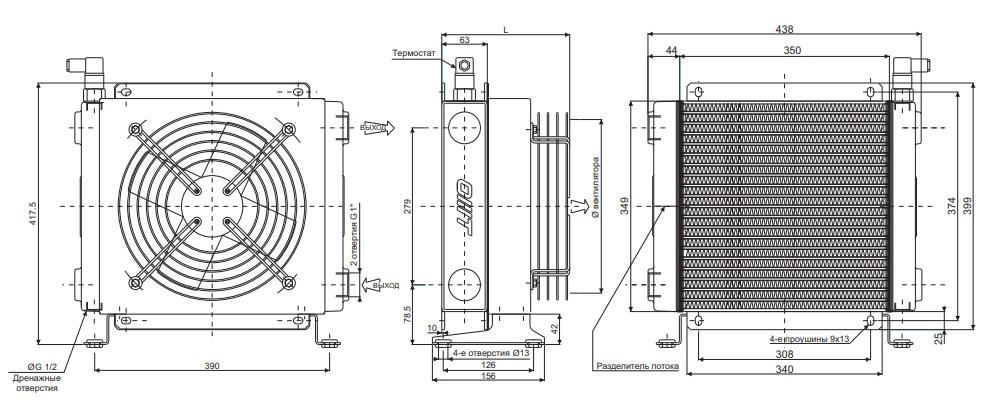

Воздушно-масляные теплообменники с двумя контурами серии SS230

Технические характеристики SS230
Тип Частота Напряжение Об/мин Мощность Ø вентилятора Шум L Qвозд. Емкость Вес IP
  (Гц) (В)   (кВт) (мм) (Дб) (мм) (м3/час)   (л) (кг)
1 50/60 230 2700/3000 0.23/0.35 300 69 183 3290 1.5 15 44
3 50/60 400 2600/2850 0.19/0.27 300 69 183 3290 1.5 15 44
14 50/60 230/400 1390 0.37 300 69 404 2000 1.5 20 55
12 DC 12 3000 0.175 305 67 219 2300 1.5 14 65
24 DC 24 3000 0.175 305 67 219 2300 1.5 14 65
G2 - - - - 300 - 238 - 1.5 14.5 -

Рекомендуемый расход масла от 15 до 60 л/мин.

SS230

Поправочный коэффициент График теплоотводящей способности теплооменника
CST 10 15 20 32 40 50 60 80 100 200
F 0.51 0.66 0.76 1 1.22 1.4 1.6 1.9 2.1 3.4

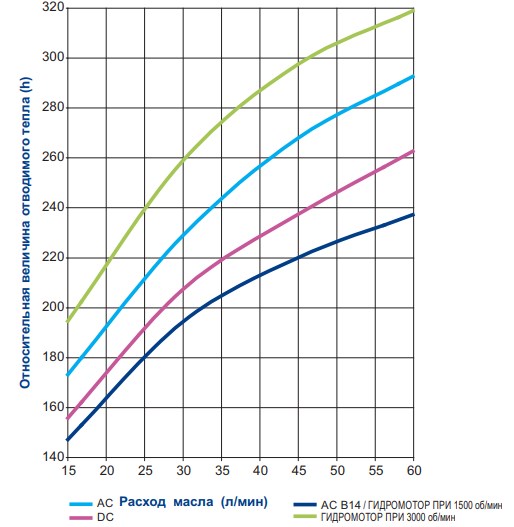

График теплоотводящей способности теплооменника

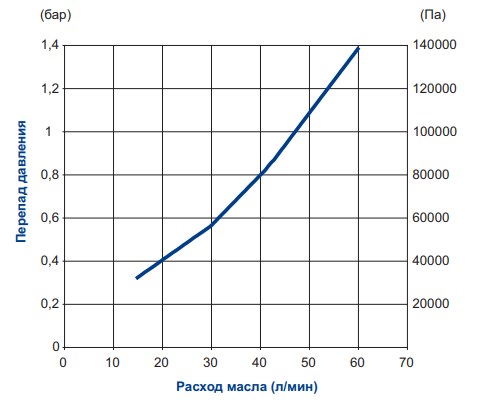

Расходно-перепадная характеристика (32 сСт)
ss230

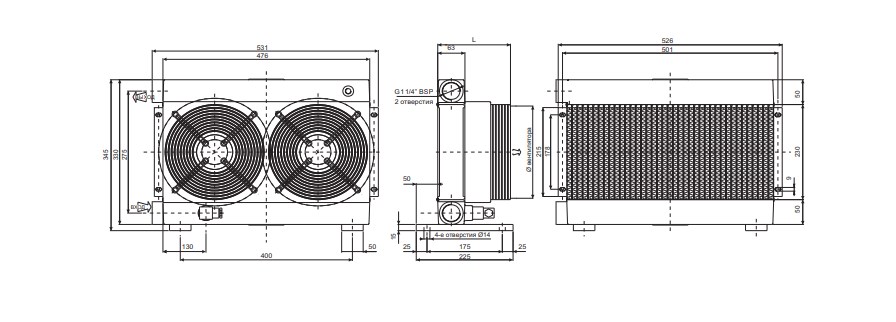

Воздушно-маслянные теплообменники серии SD20

Технические характеристики SD20
Тип Частота Напряжение Об/мин Мощность Ø вентилятора Шум L Qвозд. Емкость Вес IP
  (Гц) (В)   (кВт) (мм) (Дб) (мм) (м³/час) (л) (кг)
1 50/60 230 2600/2900 0.064/0.078(x2) 200 67 170 1780 1.3 17 44
3 50/60 400 2600/2900 0.068/0.070(x2) 200 67 170 1780 1.3 17 44
14 50/60 230/400 1370/1650 0.25(x2) 200 67 364 1400 1.3 23 55
12 DC 12 3100 0.100(x2) 225 66 176 2400 1.3 15 65
24 DC 24 3000 0.100(x2) 225 66 176 2400 1.3 15 65
G2 - - - - 200 - - - - 17 -

Рекомендуемый расход масла от 60 до 180 (л/мин)  (x2) = двойной электродвигатель

SD20

Поправочный коэффициент График теплоотводящей способности теплооменника
CST 10 15 20 32 40 50 60 80 100 200
F 0.51 0.66 0.76 1 1.22 1.4 1.6 1.9 2.1 3.4

График теплоотводящей способности теплооменника

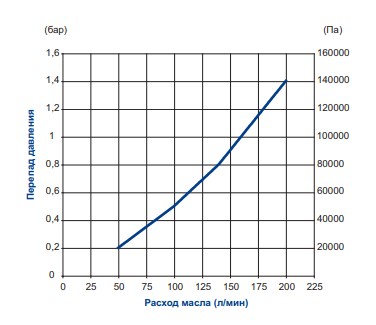

Расходно-перепадная характеристика (32 сСт)
SD20

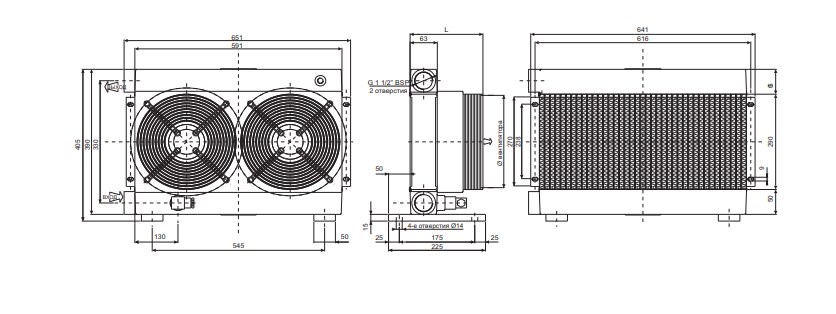

Воздушно-масляные теплообменники серии SD24

Технические характеристики SD24
Тип Частота Напряжение Об/мин Мощность Ø вентилятора Шум L Qвозд.  Емкость Вес IP
  (Гц) (В)   (кВт) (мм) (Дб) (мм) (м3/час)    (л) (кг)
1 50/60 230 2550/2750 0.11/0.16(x2) 250 68 169 3560 1.9 23 44
3 50/60 400 2500/2650 0.10/0.14(x2) 250 68 169 3560 1.9 23 44
14 50/60 230/400 1370 0.25 (x2) 250 68 364 3000 1.9 34 55
12 DC 12 3000 0.100 (x2) 280 66 176 3200 1.9 21 65
24 DC 24 3000 0.100 (x2) 280 66 176 3200 1.9 21 65

Рекомендуемый расход масла от 80 до 220 (л/мин)    (x2) = двойной электродвигатель

SD24

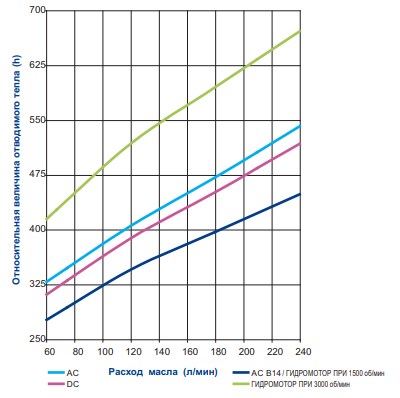

Поправочный коэффициент График теплоотводящей способности теплооменника
CST 10 15 20 32 40 50 60 80 100 200
F 0.51 0.66 0.76 1  1.22 1.4 1.6 1.6 2.6 3.4
Расходно-перепадная характеристика (32 сСт)
sd24

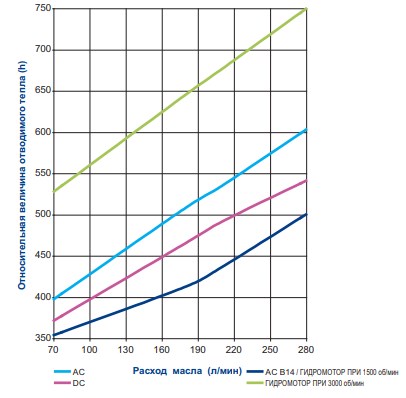

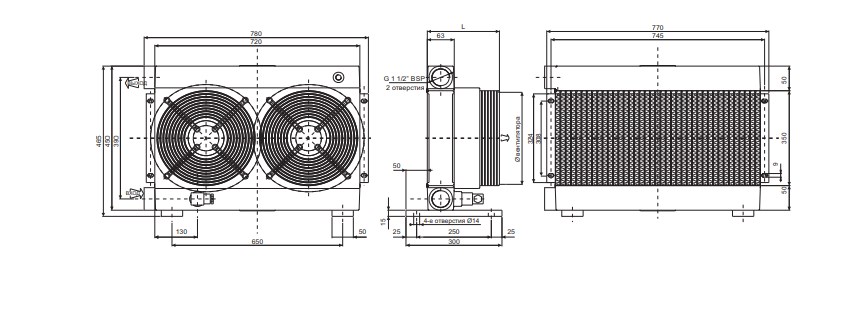

Воздушно-масляные теплообменники серии SD30

Технические характеристики SD30
Тип Частота Напряжение Об/мин Мощность Ø вентилятора Шум L Qвозд.  Емкость Вес IP
  (Гц) (В)   (кВт) (мм) (Дб) (мм) (м3/час)    (л) (кг)
1 50/60 230 2700/3000 0.23/0.35(x2) 300 69 183 6580 3.1 31 44
3 50/60 400 2600/2850 0.19/0.27(x2) 300 69 183 6580 3.1 31 44
14 50/60 230/400 1390 0.37 (x2) 300 69 404 4000 3.1 42 55
12 DC 12 3000 0.175 (x2) 305 67 219 4600 3.1 29 65
24 DC 24 3000 0.175 (x2) 305 67 219 4600 3.1 29 65
G2 - - - - 300 - 238 - 3.1 30 -

Рекомендуемый расход масла от 80 до 220 (л/мин)                  (x2) = двойной электродвигательЫВ30

Поправочный коэффициент График теплоотводящей способности теплооменника
CST 10 15 20 32 40 50 60 80 100 200 sd
F 0.51 0.66 0.76 1 1.22 1.4 1.6 1.9 2.1 3.4
Расходно-перепадная характеристика (32 сСт)
sd30

Воздушно-масляные теплообменники серии SD40

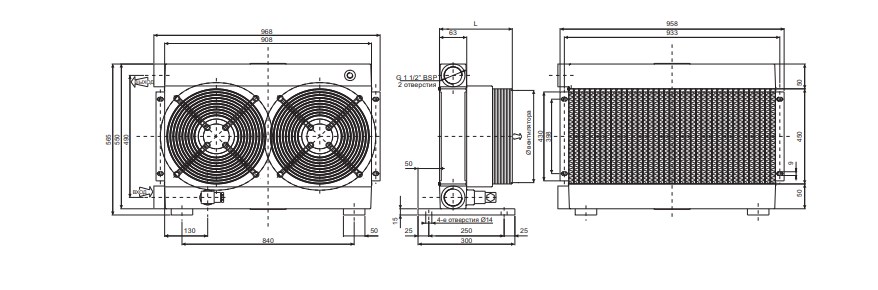

Технические характеристики SD40
Тип Частота Напряжение Об/мин Мощность Ø вентилятора Шум L Qвозд.  Емкость Вес IP
  (Гц) (В)   (кВт) (мм) (Дб) (мм) (м3/час)    (л) (кг)
1 50/60 230 1440/1700 0.16/0.24(x2) 400 71 223 8000 5.3 42 44
3 50/60 400 1450/1690 0.13/0.18(x2) 400 71 223 8000 5.3 42 44
14 50/60 230/400 1430 0.55(x2) 400 71 446 8000 5.3 50 55
12 DC 12 2500 0.200(x2) 385 69 229 7000 5.3 41 65
24 DC 24 2500 0.200(x2) 385 71 229 7000 5.3 41 65

Рекомендуемый расход масла от 80 до 300 (л/мин)          (x2) = двойной электродвигатель

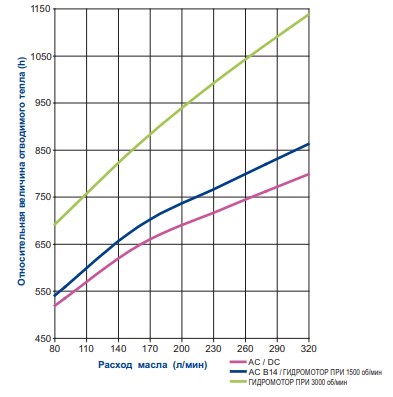

Поправочный коэффициент График теплоотводящей способности теплооменника
CST 10 15 20 32 40 50 60 80 100 200 SD40
F 0.51 0.66 0.76 1 1.22 1.4 1.6 1.9 2.1 3.4

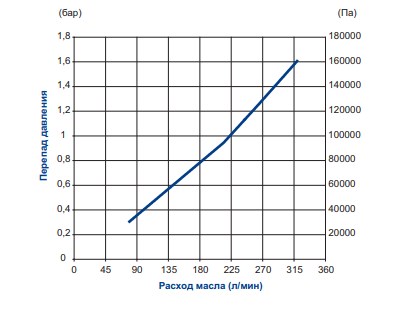

Расходно-перепадная характеристика (32 сСт)
sd40





ПОСТАВЩИКИ

Производители комплектующих, материалов и узлов

  • Aron
  • Tecsoflex
  • Sauer-Danfoss
  • Sofima
  • MP Filtri
посмотреть всех

ПОДБОР ШЛАНГОВ

подробней

© 2012 PGT Corporation. All Right Reserved

Programmed by Venom, designed by Izyum
