Серии ST
Воздушные маслоохладители серия ST
Основные параметры
Материал: алюминий
Номинальное давление: 25 бар
Испытательное давление: 35 бар
Максимальная температура: 120°C
Совместимые рабочие жидкости:
минеральные масла HL, HLP, водные эмульсии
Монтаж
Мы рекомендуем устанавливать байпасный клапан параллельно теплообменнику для его защиты от скачков давления во время запуска гидросистемы. Обязательно убедитесь, что потоку воздуха, выходящего из теплообменника, ничего не препятствует.
Техническое обслуживание
Очистка масляного контура
Промывку контура для удаления загрязнений следует производить с применением моющего или обезжиривающего средства, совместимого с алюминием.
Для удаления остатков промывочного средства используйте сжатый воздух.
Очистка воздушного контура
Очистка может быть осуществлена при помощи сжатого воздуха или напором воды. При это следует уделить внимание тому, чтобы струя воды не повредила пластины. При необходимости удаления масла или смазки используйте струю пара или теплой воды. Убедитесь в том, что электродвигатель при этом отключен и надежно защищен.
МАТЕРИАЛЫ ЭЛЕМЕНТОВ
Вентилятор Сталь или термореактивная пластмасса
Корпус вентилятора Сталь
Защита вентилятора Сталь или термореактивная пластмасса
На странице представлены три различных типа теплообменников:
- серия “ST” - стандартное исполнение;
- серия “ST2” - с двойным контуром охлаждения для систем с небольшим расходом масла, но требующих теплоотвода большой мощности;
- серия”SDT” - для систем с большими расходами.
| CST | 10 | 15 | 20 | 32 | 40 | 50 | 60 | 80 | 100 | 200 |
| F | 0.51 | 0.66 | 0.76 | 1 | 1.22 | 1.4 | 1.6 | 1.9 | 2.1 | 3.4 |

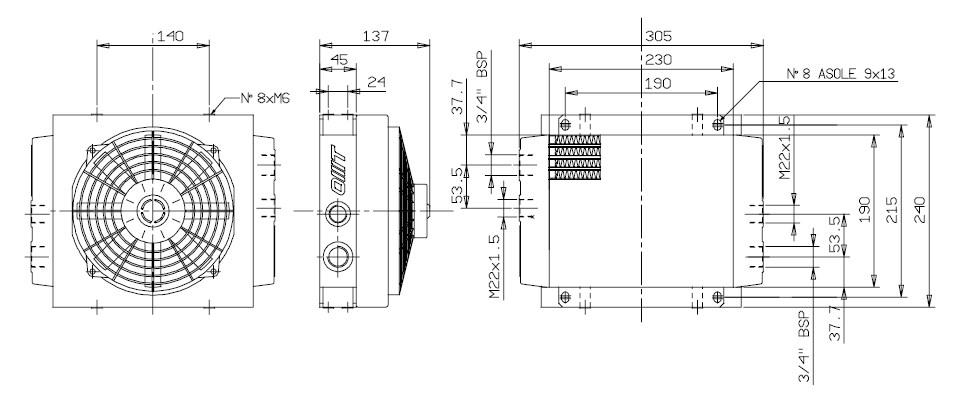

Воздушно-масляные теплообменники серии ST50
Технические характеристики ST50
| Тип | Частота | Напряжение | Об/мин | Мощность | Ø вентилятора | Шум | Qвозд. | Емкость | Вес | IP |
| (Гц) | (В) | (кВт) | (мм) | (Дб) | (м³/час) | (л) | (кг) | |||
| 12 | DC | 12 | 3100 | 0.1 | 190 | 68 | 1300 | 0.48 | 6.5 | 67 |
| 24 | DC | 24 | 3000 | 0.1 | 190 | 68 | 1300 | 0.48 | 6.5 | 67 |
Рекомендуемый расход масла от 10 до 80 (л/мин)

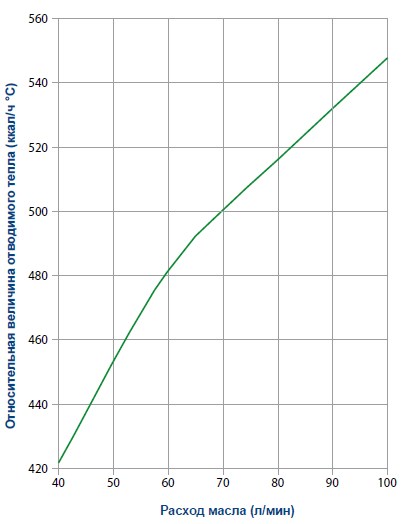

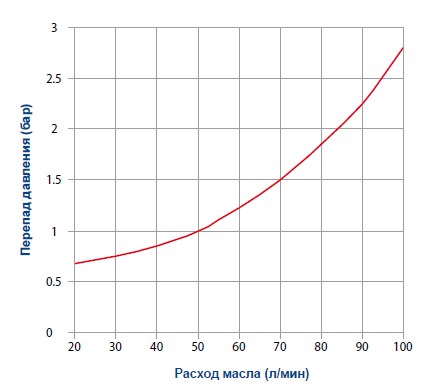

| Диаграмма отводимой мощности | Расходно-перепадная характеристика |
 |
 |

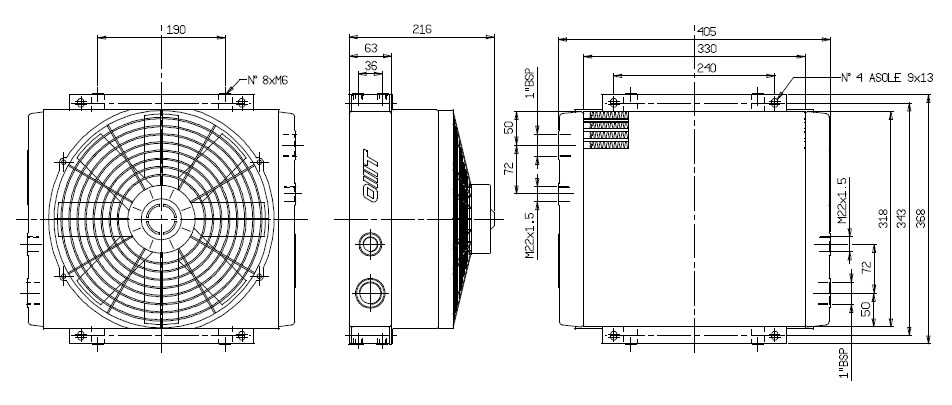

Воздушно-масляные теплообменники серии ST100
Технические характеристики ST100
| Тип | Частота | Напряжение | Об/мин | Мощность | Ø вентилятора | Шум | Qвозд. | Емкость | Вес | IP |
| (Гц) | (В) | (кВт) | (мм) | (Дб) | (м³/час) | (л) | (кг) | |||
| 12 | DC | 12 | 3000 | 0.175 | 305 | 79 | 2100 | 1.5 | 8.5 | 67 |
| 24 | DC | 24 | 3000 | 0.175 | 305 | 82 | 2200 | 1.5 | 8.5 | 67 |
Рекомендуемый расход масла от 20 до 130 (л/мин)

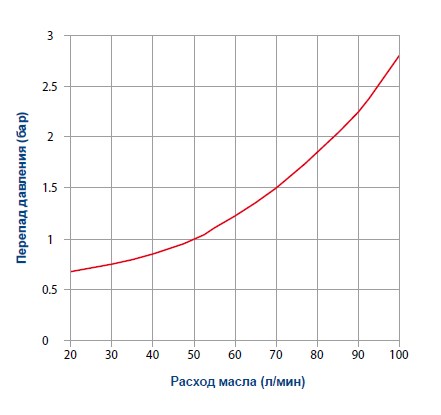

| Диаграмма отводимой мощности | Расходно-перепадная характеристика |
 |
 |

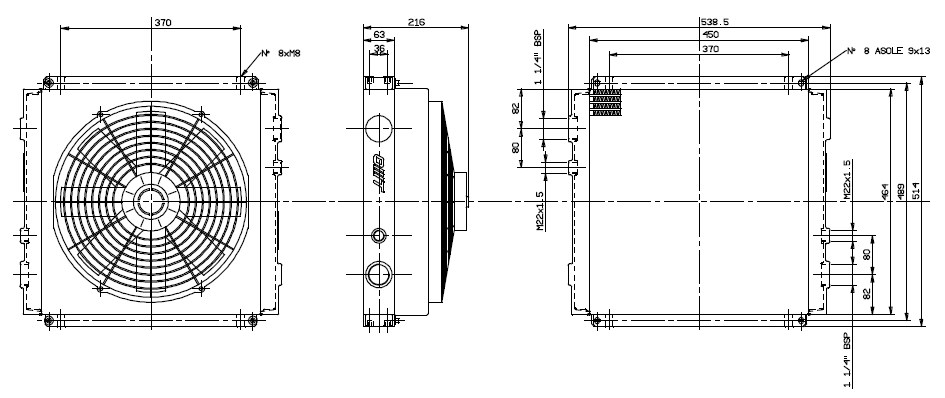

Воздушно-масляные теплообменники серии ST180
Технические характеристики ST180
| Тип | Частота | Напряжение | Об/мин | Мощность | Ø вентилятора | Шум | Qвозд. | Емкость | Вес | IP |
| (Гц) | (В) | (кВт) | (мм) | (Дб) | (м³/час) | (л) | (кг) | |||
| 12 | DC | 12 | 2500 | 0.2 | 385 | 75 | 3200 | 2.6 | 20 | 67 |
| 24 | DC | 24 | 2500 | 0.2 | 385 | 78 | 3500 | 2.6 | 20 | 67 |
Рекомендуемый расход масла от 80 до 180 (л/мин)

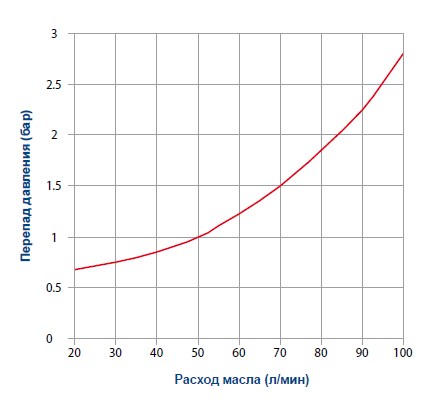

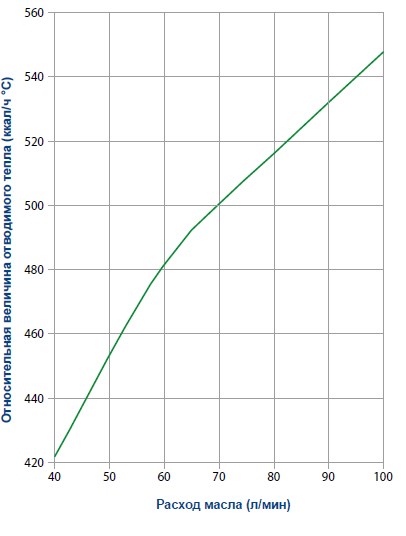

| Диаграмма отводимой мощности | Расходно-перепадная характеристика |
 |
 |

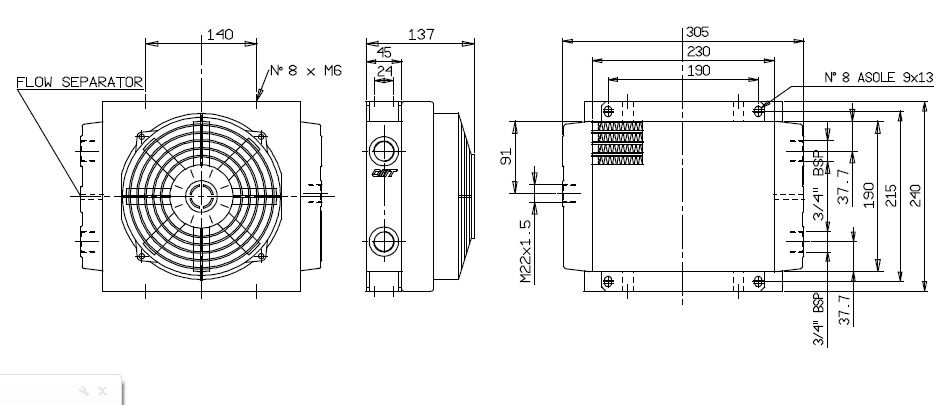

Воздушно-масляные теплообменники серии ST250
Технические характеристики ST250
| Тип | Частота | Напряжение | Об/мин | Мощность | Ø вентилятора | Шум | Qвозд. | Емкость | Вес | IP |
| (Гц) | (В) | (кВт) | (мм) | (Дб) | (м³/час) | (л) | (кг) | |||
| 12 | DC | 12 | 3100 | 0.1 | 190 | 68 | 1300 | 0.48 | 6.5 | 67 |
| 24 | DC | 24 | 3100 | 0.1 | 190 | 68 | 1300 | 0.48 | 6.5 | 67 |
Рекомендуемый расход масла от 5 до 40 (л/мин)

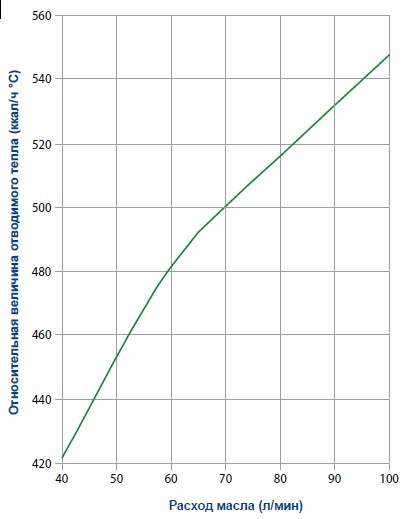

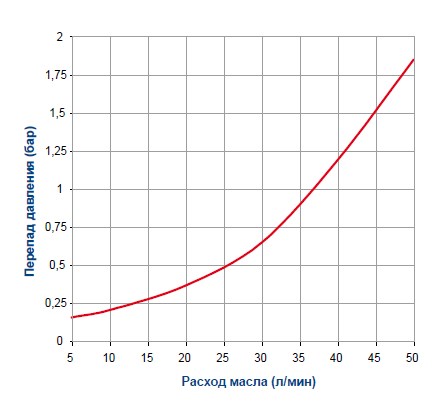

| Диаграмма отводимой мощности | Расходно-перепадная характеристика |
 |
 |

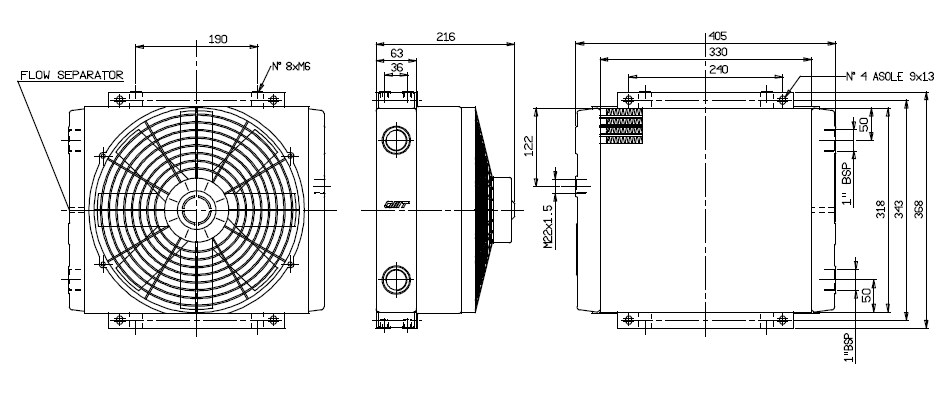

Воздушно-масляные теплообменники серии ST2100
Технические характеристики ST2100
| Тип | Частота | Напряжение | Об/мин | Мощность | Ø вентилятора | Шум | Qвозд. | Емкость | Вес | IP |
| (Гц) | (В) | (кВт) | (мм) | (Дб) | (м³/час) | (л) | (кг) | |||
| 12 | DC | 12 | 3000 | 0.175 | 305 | 79 | 2100 | 1.5 | 8.5 | 67 |
| 24 | DC | 24 | 3000 | 0.175 | 305 | 82 | 2200 | 1.5 | 8.5 | 67 |
Рекомендуемый расход масла от 15 до 70 (л/мин)

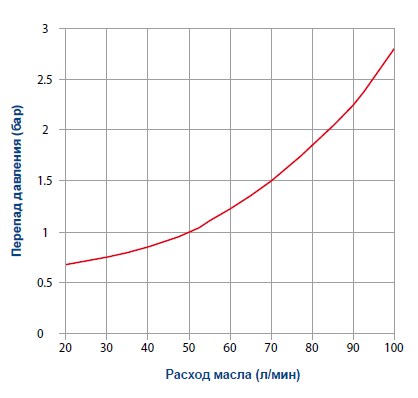

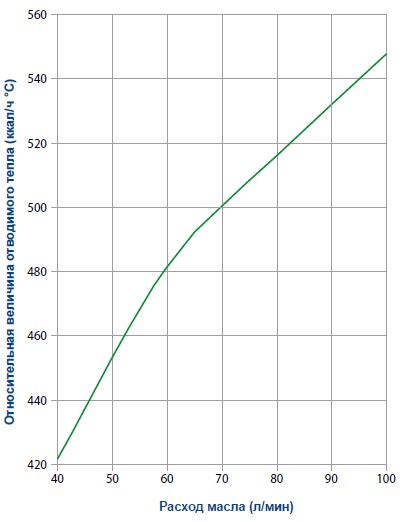

| Диаграмма отводимой мощности | Расходно-перепадная характеристика |
 |
 |

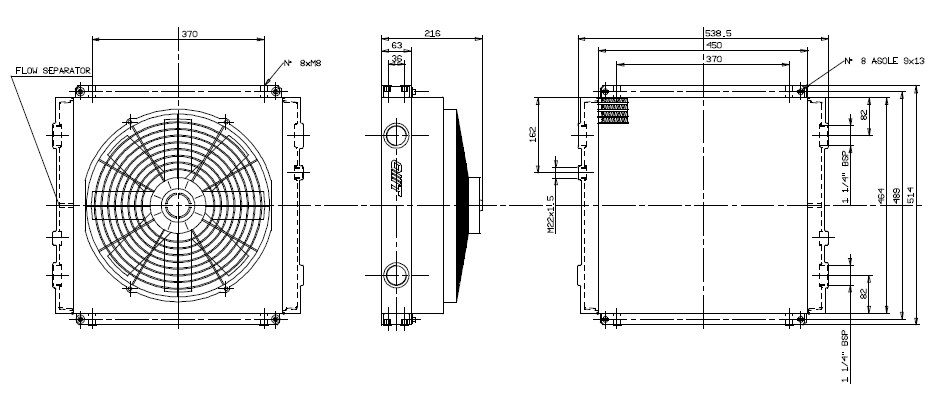

Воздушно-масляные теплообменники серии ST2180
Технические характеристики ST2180
| Тип | Частота | Напряжение | Об/мин | Мощность | Ø вентилятора | Шум | Qвозд. | Емкость | Вес | IP |
| (Гц) | (В) | (кВт) | (мм) | (Дб) | (м³/час) | (л) | (кг) | |||
| 12 | DC | 12 | 2500 | 0.2 | 385 | 75 | 3200 | 2.6 | 20 | 67 |
| 24 | DC | 24 | 2500 | 0.2 | 385 | 78 | 3500 | 2.6 | 20 | 67 |
Рекомендуемый расход масла от 40 до 100 (л/мин)

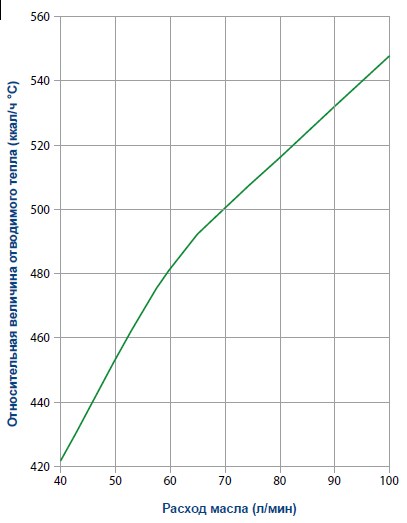

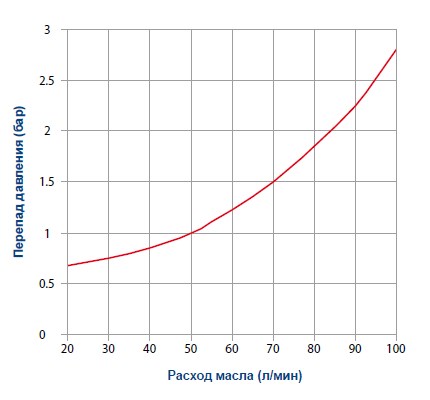

| Диаграмма отводимой мощности | Расходно-перепадная характеристика |
 |
 |

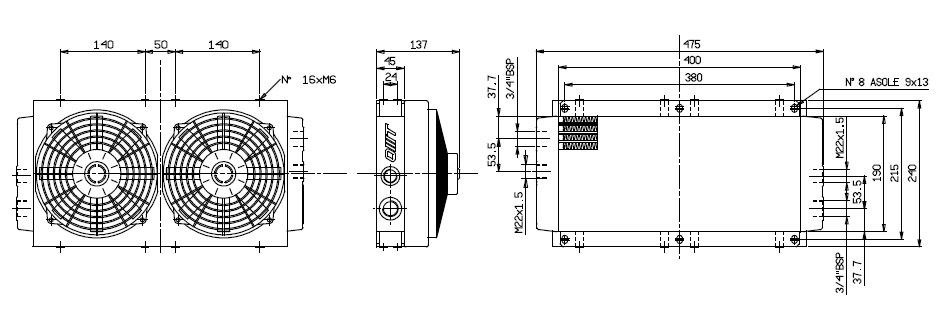

Воздушно-масляные теплообменники серии SDT50
Технические характеристики SDT50
| Тип | Частота | Напряжение | Об/мин | Мощность | Ø вентилятора | Шум | Qвозд. | Емкость | Вес | IP |
| (Гц) | (В) | (кВт) | (мм) | (Дб) | (м³/час) | (л) | (кг) | |||
| 12 | DC | 12 | 3100 | 0.1 | 190 | 68 | 1300 | 0.9 | 10 | 67 |
| 24 | DC | 24 | 3100 | 0.1 | 190 | 68 | 1300 | 0.9 | 10 | 67 |
Рекомендуемый расход масла от 10 до 80 (л/мин)

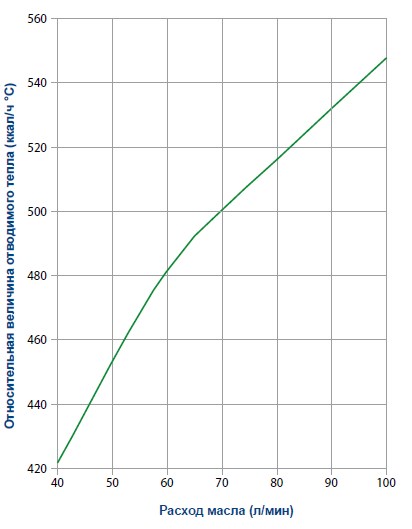

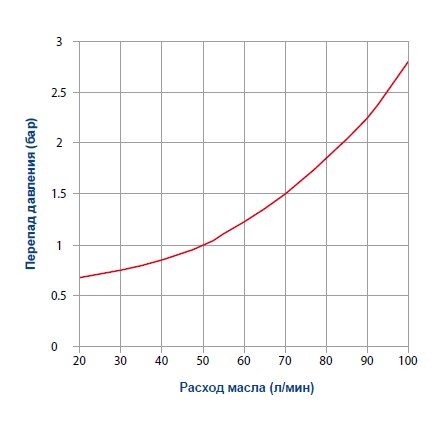

| Диаграмма отводимой мощности | Расходно-перепадная характеристика |
 |
 |
