Дроссельный тип
Описание
Делители потока применяются в том случае, если необходимо обеспечить заданное соотношение скоростей движения выходных звеньев гидродвигателей. Например, когда необходимо обеспечить выдвижение штоков двух гидроцилиндров с одинаковыми скоростями независимо от нагрузки на штоках (в частности, в подъёмных устройствах), тогда в гидросистему может быть установлен делитель потока, делящий входящий поток на две равные части: одна часть потока подаётся в один гидроцилиндр, а другая - во второй.

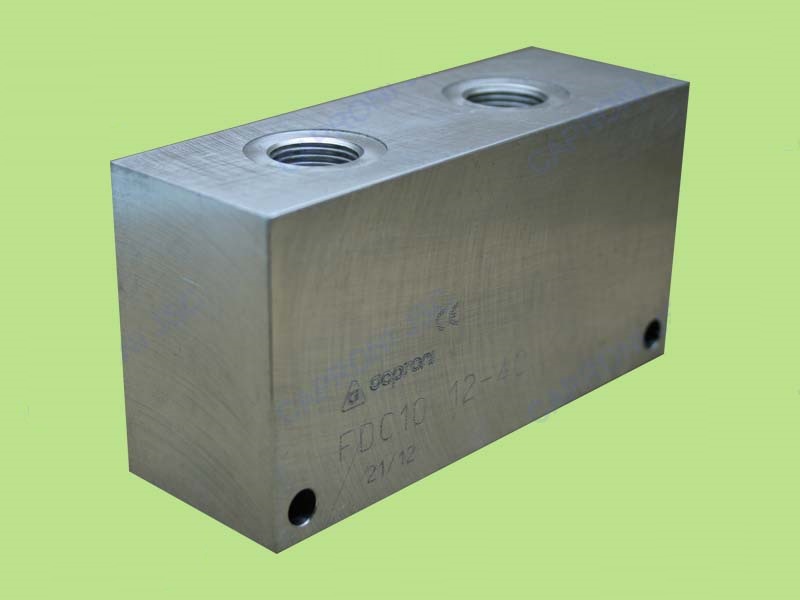

| Тип FDC 10 | V | C1 | C2 |
| 38-12 | G3/8" | G3/8" | G3/8" |
| 38-24 | G3/8" | G3/8" | G3/8" |
| 12-40 | G1/2" | G3/8" | G3/8" |
| Тип FDC 20 | V | C1 | C2 |
| 39-40 | C3/4" | G1/2" | G1/2" |
| 100-150 | G1" | G3/4" | G3/4" |
| Максимальное давления: | 200 бар |
| Входной поток: FDC10 38-12 | 4….12 л/мин |
| FDC10 38-24 | 12….24 л/мин |
| FDC10 12-40 | 24….40 л/мин |
| FDC20 34-90 | 40….90 л/мин |
| FDC20 100-150 | 80….150 л/мин |
| Точность при дифференциале давления. 12 МПа между C1 и C2 -DQ | ± 5% |
| Рабочая жидкость гидравлические масла с характеристиками: | |
| вязкость | 10 ... 400 сСт |
| степень фильтрации | 0,025 мм |
| температура | 20 ... + 80 C |
