Фитинги DKOL DKOS
Фитинги легких серий DKOL, CEL и тяжелых серий DKOS, CES не взаимозаменяемы!
DKO - немецкий стандарт. Соединение с цилиндрической метрической резьбой. Штуцер имеет внутренний конус 24° и цилиндрическую метрическую резьбу. Фитинг с накидной гайкой может иметь резиновое кольцевое уплотнение на конусе 24°, трубку с врезающимся кольцом, либо быть универсальным под конус 24° или 60°. Идентификация выполняется посредством измерения, как размера резьбы, так и диаметра трубки.
Тип соединений DKO очень широко распространен в Германии. Уплотнительные головки этих арматур совместимы с резьбовыми соединениями с режущим кольцом для гидравлических труб, которые отвечают требованиям DIN 2353 или DIN EN ISO 8434-1.
Для фитингов DKO, как и для резьбовых соединений с режущим кольцом, различают легкую (L) и тяжелую(S) серию. DKOS отличается меньшим диаметром трубки, чем DKOL, но имеет более толстое сечение стенки. В серии условному проходу соответствует определенное номинальное давление, при этом фитинги DKO тяжелой серии исполнены, как правило, для более высокого давления.
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

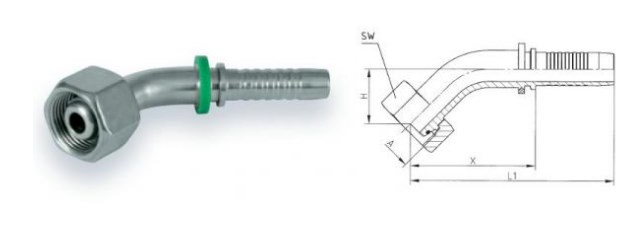

Фитинги DKOL исполнения 45°
| Размер резьбы | Внутренний диаметр рукава | Размеры (мм) | ||||||
| A | DN | Size | Дюйм | Труба | X | L1 | H | SW |
| M16x1,5 | 6 | 6,4 | 1/4" | 8 | 39,5 | 68 | 16 | 19 |
| M18x1,5 | 6 | 6,4 | 1/4" | 10 | 40,5 | 69 | 16,5 | 22 |
| M16x1,5 | 8 | 8 | 5/16" | 10 | 48 | 76,5 | 18 | 22 |
| M18x1,5 | 8 | 8 | 5/16" | 12 | 49 | 77,5 | 19 | 24 |
| M16x1,5 | 10 | 9,5 | 3/8" | 10 | 59 | 89,5 | 25 | 22 |
| M18x1,5 | 10 | 9,5 | 3/8" | 12 | 53 | 83,5 | 19 | 24 |
| M22x1,5 | 10 | 9,5 | 3/8" | 15 | 54,5 | 85 | 20,5 | 27 |
| M22x1,5 | 12 | 12,7 | 1/2" | 15 | 63,5 | 96,5 | 24 | 27 |
| M26x1,5 | 12 | 12,7 | 1/2" | 18 | 63,5 | 96,5 | 24 | 32 |
| M26x1,5 | 16 | 16 | 5/8" | 18 | 79 | 115 | 26 | 32 |
| M30x2 | 16 | 16 | 5/8" | 22 | 79 | 115 | 26 | 36 |
| M30x2 | 19 | 19 | 3/4" | 22 | 87 | 128 | 31 | 36 |
| M36x2 | 25 | 25,4 | 1" | 28 | 110 | 165 | 41,5 | 41 |
| M45x2 | 32 | 31,8 | 1.1/4" | 35 | 137,5 | 199 | 53 | 50 |
| M52x2 | 38 | 38,1 | 1.1/2" | 42 | 161,5 | 232 | 56,5 | 60 |
