Фитинги JIC
J.I.C. - Joint Industries Council (американский стандарт). Фитинги с соединением 74° в соотв. с SAE J514 или ISO 8434-2. Резьба: дюймовая от 7/16”-20” до 2 1/2”-12”. Диаметры рукавов: от 6 до 50 мм (1/4” - 2”). Виды фитинга: прямой 0°, угловой 45°, угловой 90°.
Подсоединение фитингов типа JIC берет начало в области техники трубных соединений и было разработано в США в 50-е года для соединений труб отбортовкой.

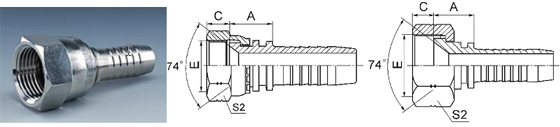

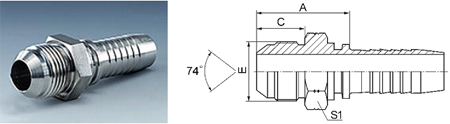

Фитинги JIC можно легко узнать по характерному уплотнительному конусу, он особенно заметен на фитингах с наружной резьбой. Подсоединение фитингов JIC к шлангам или трубам часто называют также соединением JIC-74°. Эти серии фитингов имеют американскую резьбу типа UN/UNF для наружной и внутренней резьбы.
Таблица идентификации резьбы JIC
Наименование фитинга | Условный диаметр шланга, мм | Условный диаметр шланга, дюймы | Резьба | Размер ключа |
UN/UNF | ||||
JIC 7/16" DN06 | 6 | 1/4" | 7/16" | 17 |
JIC 1/2" DN06 | 6 | 1/4" | 1/2" | 17 |
JIC 1/2" DN08 | 8 | 5/16" | 1/2" | 17 |
JIC 9/16" DN06 | 6 | 1/4" | 9/16" | 19 |
JIC 9/16" DN08 | 8 | 5/16" | 9/16" | 19 |
JIC 9/16" DN10 | 10 | 3/8" | 9/16" | 19 |
JIC 9/16" DN12 | 12 | 1/2" | 9/16" | 19 |
JIC 3/4" DN10 | 10 | 3/8" | 3/4" | 24 |
JIC 3/4" DN12 | 12 | 1/2" | 3/4" | 24 |
JIC 7/8" DN10 | 10 | 3/8" | 7/8" | 27 |
JIC 7/8" DN12 | 12 | 1/2" | 7/8" | 27 |
JIC 7/8" DN16 | 16 | 5/8" | 7/8" | 27 |
JIC 1.1/16" DN16 | 16 | 5/8" | 1.1/16" | 32 |
JIC 1.1/16" DN19 | 19 | 3/4" | 1.1/16" | 32 |
JIC 1.5/16" DN19 | 19 | 3/4" | 1.5/16" | 41 |
JIC 1.5/16" DN25 | 25 | 1" | 1.5/16" | 41 |
JIC 1.5/8" DN25 | 25 | 1" | 1.5/8" | 50 |
JIC 1.5/8" DN31 | 31 | 1.1/4" | 1.5/8" | 50 |
JIC 1.7/8" DN31 | 31 | 1.1/4" | 1.7/8" | 55 |
JIC 1.7/8" DN38 | 38 | 1.1/2" | 1.7/8" | 55 |
JIC 2.1/2" DN38 | 38 | 1.1/2" | 2.1/2" | 70 |
JIC 2.1/2" DN51 | 51 | 2" | 2.1/2" | 70 |
