Фитинги ORFS
Фитинги ORFS относятся к арматуре, разработанной специально для резьбовых трубных соединений высоких давлений и часто используется, например, на строительных машинах. Арматура ORFS высоко устойчива к вибрациям и импульсам давления.
Фитинги ORFS имеют торцевое уплотнение, уплотнение производится кольцом круглого сечения, которое вставлено в торцевую канавку фитинга штуцера ORFS с наружной резьбой.
Соединение ORFS отвечает требованиям SAE J1453 и ISO 8434-3 и имеет американские резьбы ряда UNF/UN.
Фитинги ORFS могут быть демонтированы и смонтированы несколько раз без ухудшения работы гидросистемы, при этом заменяется только уплотнительное кольцо.
По сравнению с другими типами трубной арматуры, арматура ORFS устойчива к чрезмерному крутящему моменту затяжки, что делает возможной качественную сборку гидросистемы даже для неподготовленного персонала.
Фитинги ORFS производятся для рукавов диаметром от 6 до 50 мм.

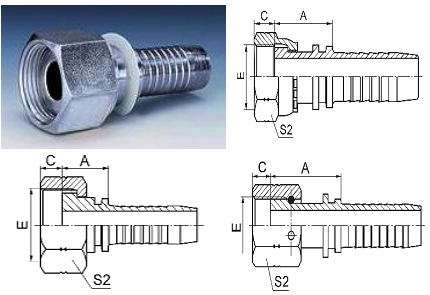

Фитинги ORFS имею прямое исполнение, угловые исполнения 45° и 90°, а так же в виде штуцера с наружной резьбой.
Таблица идентификации резьбы OFRS
Наименование фитинга | Условный диаметр шланга, мм | Условный диаметр шланга, дюймы | Резьба UN/UNF | Размер ключа |
ORFS 9/16" DN 06 | 6 | 1/4" | 9/16" | 19 |
ORFS 11/16" DN 06 | 6 | 1/4" | 11/16" | 22 |
ORFS 11/16" DN 08 | 8 | 5/16" | 11/16" | 22 |
ORFS 11/16" DN 10 | 10 | 3/8" | 11/16" | 22 |
ORFS 13/16" DN 10 | 10 | 3/8" | 13/16" | 24 |
ORFS 13/16" DN 12 | 12 | 1/2" | 13/16" | 24 |
ORFS 1" DN 12 | 12 | 1/2" | 1" | 30 |
ORFS 1.3/16" DN 12 | 12 | 1/2" | 1.3/16" | 36 |
ORFS 1" DN 16 | 16 | 5/8" | 1" | 30 |
ORFS 1.3/16" DN 16 | 16 | 5/8" | 1.3/16" | 36 |
ORFS 1.3/16" DN 19 | 19 | 3/4" | 1.3/16" | 36 |
ORFS 1.7/16" DN 19 | 19 | 3/4" | 1.7/16" | 41 |
ORFS 1.7/16" DN 25 | 25 | 1" | 1.7/16" | 41 |
ORFS 1.11/16" DN 31 | 31 | 1 1/4" | 1.11/16" | 50 |
ORFS 2" DN 38 | 38 | 1 1/2" | 2" | 60 |
