HP 250 series
Поршневой пневмогидроаккумулятор серии HP
Максимальное рабочее давление, бар 250
Максимальное давление ( при испытании испытании), бар Рмакс.раб х 1,43
Корпус углеродистая сталь
Тип:

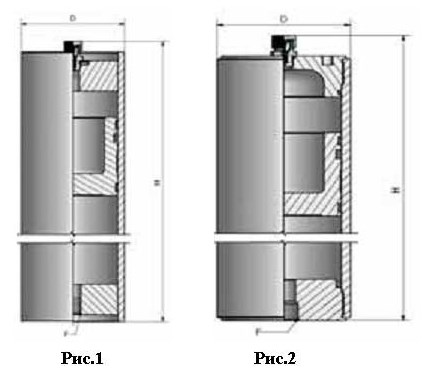

*неразборные до 6 литров (Рис1)
*разборные от 7 до 80 литров Рис 2)
Диапазон рабочих температур -20°С до +80°С
Совместимость в стандартном исполнении может эксплуатироваться в системах с минеральными маслами и некоррозионными жидкостями
Уплотнения:
стандарт: NBR
по заказу: полиуретан – FKM – PTFE
Максимальная скорость поршня:
0,4 м/с для диаметров 60-80-100мм
0,6 м/с для диаметра 150мм
0,6 м/с для диаметроаf 250мм
Установка в любом положении
Коэффициент сжатия в поршневом аккумуляторе
степень сжатия не создает деформацию поэтому не является определяющим параметром
Запасные части :
-"R" азотный клапан (до 6 литров)
- азотный клапан и комплект уплотнений для поршня и боковых крышек для объемов от 7 до 100 литров
Тип | Макс давление | Объем азота | Макс давл. азота | Н | D | Диаметр поршня | Порт масло | Макс. Расход | Масса | Рис. |
HP | бар | литр | бар | мм | мм | мм | F | литр/мин | кг | № |
60-0.3 | 250 | 0.3 | 175 | 180 | 70 | 60 | 1/2"BSP | 80 | 3.4 | 1 |
60-0.5 | 250 | 0.5 | 175 | 260 | 70 | 60 | 1/2"BSP | 80 | 4 | |
80-0.5 | 250 | 0.5 | 175 | 200 | 92 | 80 | 1/2"BSP | 120 | 4.6 | |
80-0.7 | 250 | 0.7 | 175 | 240 | 92 | 80 | 1/2"BSP | 120 | 5.8 | |
80-1 | 250 | 1 | 175 | 300 | 92 | 80 | 1/2"BSP | 120 | 7 | |
80-1.5 | 250 | 1.5 | 175 | 350 | 92 | 80 | 1/2"BSP | 120 | 8.2 | |
100-1 | 250 | 1 | 175 | 260 | 115 | 100 | 3/4"BSP | 180 | 11 | |
100-2 | 250 | 2 | 175 | 390 | 175 | 100 | 3/4"BSP | 180 | 14.2 | |
100-3 | 250 | 3 | 175 | 530 | 175 | 100 | 3/4"BSP | 180 | 18 | |
100-4 | 250 | 4 | 175 | 660 | 175 | 100 | 3/4"BSP | 180 | 21 | |
100-5 | 250 | 5 | 175 | 790 | 175 | 100 | 3/4"BSP | 180 | 25 | |
100-6 | 250 | 6 | 175 | 920 | 175 | 100 | 3/4"BSP | 180 | 29 | |
150-7 | 250 | 7 | 175 | 570 | 175 | 150 | 1" BSP | 450 | 38 | 2 |
150-10 | 250 | 10 | 175 | 750 | 175 | 150 | 1" BSP | 450 | 45 | |
150-13 | 250 | 13 | 175 | 930 | 175 | 150 | 1" BSP | 450 | 54 | |
180-15 | 250 | 15 | 175 | 825 | 207 | 180 | 1.1/2"BSP | 900 | 92 | |
180-20 | 250 | 20 | 175 | 1021 | 207 | 180 | 1.1/2"BSP | 900 | 106 | |
180-25 | 250 | 25 | 175 | 1218 | 207 | 180 | 1.1/2"BSP | 900 | 118 | |
180-30 | 250 | 30 | 175 | 1414 | 207 | 180 | 1.1/2"BSP | 900 | 129 | |
180-35 | 250 | 35 | 175 | 1611 | 207 | 180 | 1.1/2"BSP | 900 | 140 | |
250-20 | 250 | 20 | 175 | 764 | 295 | 250 | 2"BSP | 1700 | 198 | |
250-30 | 250 | 30 | 175 | 967 | 295 | 250 | 2"BSP | 1700 | 240 | |
250-40 | 250 | 40 | 175 | 1170 | 295 | 250 | 2"BSP | 1700 | 272 | |
250-50 | 250 | 50 | 175 | 1374 | 295 | 250 | 2"BSP | 1700 | 294 | |
250-60 | 250 | 60 | 175 | 1578 | 295 | 250 | 2"BSP | 1700 | 338 | |
250-80 | 250 | 80 | 175 | 1986 | 295 | 250 | 2"BSP | 1700 | 386 | |
250-100 | 250 | 100 | 175 | 2363 | 295 | 250 | 2"BSP | 1700 | 460 | |
350-150 | 250 | 150 | 175 | 1850 | 406 | 350 | 2"BSP | 2000 | 860 | |
350-250 | 250 | 250 | 175 | 2890 | 406 | 350 | 2"BSP | 2000 | 1200 |
