Гидрораспределители DKE, DKER (Ду=10мм)

 Электромагнитные гидрораспределители DKE, DKER (Ду= 10мм, ISO 4401 размер 10)

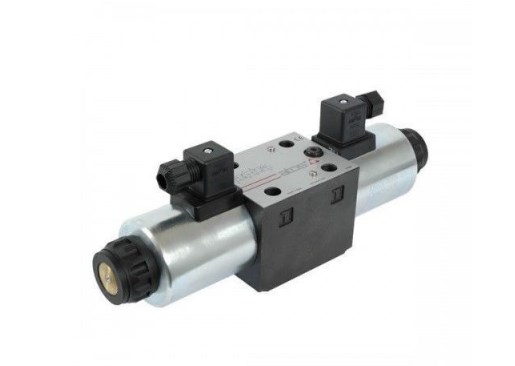

Гидрораспределители DKE, DKER DKE - базовая версия, со стандартными электромагнитами .

DKER - версия гидроаппарата с высокими характеристиками, с электромагнитами повышенного усилия, сертифицированными по Североамериканскому стандарту C UR US.

Распределители выполнены в трех- или четырехлинейной конфигурации, с двумя или тремя положениями золотника. Золотники (2) взаимозаменяемы и доступны в широком диапазоне конфигураций. Электромагниты (3) имеют два различных исполнения для питания AC и DC и они представлены как:

 • вворачиваемая направляющая "мокрого" типа со встроенной кнопкой ручного управления (4) {направляющая различна для питания AC и DC};
 • катушки AC и DC. Катушки взаимозаменяемы по различным типам питания AC и DC и они могут быть легко заменены без применения инструментов (невзамозаменямы между DKE и DKER).

Катушки полностью защищены по следующим температурным классам:
 • класс H для катушек DC;
 • класс F для катушек AC.

Корпус распределителя (1) 5-и камерного типа для всех версий DC и для версий AC с опцией /F*. Стандартная версия AC имеет 3-х камерный корпус. Оптимизированные внутренние каналы, в значительно степени удаленные от центра, гарантируют снижение потерь давления.

Опции для DKE и DKER

• удлинение для ручного управления резиновой кнопкой для облегчения ручного переключения;
• устройства для регулирования времени переключения;
• контроль положения золотника для опций безопасности; внешний дренаж по каналу Y при высоком давлении в баке (только версия DC).

Монтажная поверхность: ISO 4401, размер 10.
Максимальный расход до 120 л/мин. Макс. давление до 315 бар.

1. Структура условного обозначения гидрораспределителей DKE и DKER

DKER-1 - 63 - 1/2 - /A - X - 24DC - ** - /*
              Синтетические жидкости
WG = водный гликоль
PE = фосфорно-кислый эфир

Номер партии

Напряжение питания, см. раздел [ 6 ]
00 = распределитель без катушек

X = без разъёма
См. замечание [ 2 ] в разделе по возможным разъёмам, заказываются отдельно

Опции, см. замечание [ 1 ] в разделе

Тип золотника, см. раздел [ 3 ]

Конфигурация, см. раздел [ 2 ]:
61 = одномагнитный, центр и крайнее положение, пружинный возврат
63 = одномагнитный, 2 крайних положения, пружинный возврат
67 = одномагнитный, центр и крайнее положение, пружинный возврат
70 = двухмагнитный, 2 крайних положения, без пружин
71 = двухмагнитный, 3 положения, пружинное центрирование
75 = двухмагнитный, 2 крайних положения, с фиксатором
Прочие конфигурации возможны по заказу.
Замечание: конфигурации 63, 70 и 75 возможны только с золотниками типа 0/2, 1/2 и 2/2.

Распределители ISO 4401 размер 10:
DKE = стандартные электромагниты
DKER = электромагниты с высокими характеристиками

2. Конфигурация распределителей DKE и DKER

DKE-1711 (1713, 1714) DKER-1711 (1713, 1714) DKE-1700/2, DKER-1700/2 DKE-1701/2, DKER-1701/2 DKE-1750/2, DKER-1750/2 DKE-1751/2, DKER-1751/2 DKE-1630/2, DKER-1630/2 DKE-1631/2, DKER-1631/2 DKE-161* DKER-161* DKE-167* DKER-167*
DKE-1630/2/A, DKER-1630/2/A DKE-1631/2/A, DKER-1631/2/A DKE-161*/A DKER-161*/A DKE-167*/A DKER-167*/A Где в символе не показаны гидравлическое соединение (*), это зависит от центральной конфигурации золотника; см. раздел [ 3 ]  ниже.

 3. Схемы золотников

Схема золотников

См. замечание 3 в разделе [ 5 ]

4. Основные характеристики распределителей DKE, DKER

Монтажное положение Любое положение для всех распределителей, кроме типа - 170* (без пружин), который должен устанавливаться в горизонтальной плоскости, если управляется импульсами
Характеристика  стыковочной поверхности Шероховатость Ra=0,4, неплоскостность 0,01 /100 (ISO 1101)
Температура окружающей среды от -20°С до + 70°С.
Рабочая жидкость Гидравлическое масло по DIN 51524...535 ; другие типы жидкостей см. раздел [ 1 ]
Рекомендуемая вязкость 15÷100 сСт при 40°С (ISO VG 15÷100)
Класс чистоты рабочей жидкости ISO 19/16, достигается при тонкости фильтрации 25 мкм и рекомендуемом β≥75
Температура рабочей жидкости от -20°С до +60°С (стандартные и /WG уплотнения);
от -20°С до +80° (уплотнения /РЕ)
Направление потока Как показано на символах с таблицах [ 2 ] и [ 3 ]
Рабочее давление
Для версий с датчиком переключения (/FC, /FI и /FIE), канал Y должен быть дренажным
DKE Каналы P, A, B: 315 бар
Канал T: 120 бар для эл. магнитов АС; 210 бар для эл. магнитов DC; 250 бар для опции /Y
DKER Каналы P, A, B: 315 бар;
Канал Т: 160 бар для эл. магнитов АС; 210 бар для эл. магнитов DC; 250 бар для опции /Y
Номинальный расход См. графики Q/Δp в разделе [ 7 ]
Максимальный расход 120 л/мин, см. пределы рабочих режимов в разделе [ 8 ]

4.1 Парметры катушек электромагнитных

Класс изоляции H (180°С) для катушек DC
F (155°C) для катушек АС
H (180°С) для катушек DC F (155°C) для катушек АС Из-за температуры на поверхностях электромагнитов, должны быть приняты в расчет Европейские стандарты EN563 и EN982
Класс защиты разъёма IP 65
Продолжительность включения 100%
Напряжение питания и частота См. электрические характеристики, раздел [ 6 ]
Стабильность напряжения питания ± 10%
Серитфикация (только для DKER) C UR US

5. Замечания

1) Опции
A = Электромагнит установлен со стороны канала B (только для одномагнитных распределителей). В стандартных версиях электромагнит устанавливается со стороны канала А.
WP = ручное управление от резиновой кнопки - см. раздел [13].
L, L1, L2, L3, LR, см. раздел [11] = устройство для управления временем переключения (только для электромагнитов DC).
F * = 5-и камерный корпус для версий DC и AC с датчиком переключения для контроля положения золотника: см. табл. E110.
Y = внешний дренаж, только для версий DC, выбирается если давление в канале Т выше максимально допустимых пределов.

2) Тип электрических разъёмов DIN 43650, заказываются отдельно - см. раздел [14].
SP-666 = стандартный разъём IP-65 для прямого соединения с источником электропитания.
SP-667 = как SP-666, но со встроенным светодиодом.
SP-669 = со встроенным выпрямительным мостом для питания катушек DC от переменного тока (AC 110В и 230В - макс. 1A).

3) Золотники
- золотники типа 0/2, 1/2, 2/2 используются только для двухпозиционных распределителей: одномагнитные распределители типа DKE*-163*/2; двухмагнитные распределители типа DKE*-170*/2 и DKE*-175*/2.
- золотники типа 0 и 3 также возможны как 0/1 и 3/1 используются при сливе из каналов управления в бак в центральном положении.
- золотники типа 1 также возможны как 1/1, они спрофилированы таким образом, чтобы уменьшить гидроудар во время переключения.
- золотник типа 1/3 (только для версий DC), обычно используется как клапан отсечки в безопасных системах,
- золотник типа 1/9 закрывает центр в нормальном положении, но позволяет избежать заливания каналов А и В внутренними утечками.
- прочие типы золотников возможны по заказу.

6. Электрические характеристики

Номинальное напряжение
питания ± 10%
Код напряжения Тип разъёма Потребляемая мощность
-2
Код запасной катушки

(1) В случае частоты 60 Гц, характеристики снижаются на 10÷15% и потребляемая мощность составляет 80 ВА для DKE и 90 ВА для DKER.


(2) Средние значения по данным испытаний в нормальных гидравлических условиях и температурой окружающей среды и катушки 20°С.


(3) При включении электромагнита пик тока примерно в 3 раза прев ышае т н о ми н ал ь н ый . Пи к т ока соот вет ст вует пот ребляемой мощности примерно 280 ВА для DKE и 320 ВА для DKER.

DKE DKER
12 DC 12 DC SP-666 или 36 Вт (DKE) SP-CAE-12DC SP-CAER-12DC
24 DC 24 DC SP-667 39 Вт (DKER) SP-CAE-24DC SP-CAER-24DC
110 DC 110 DC     SP-CAE-110DC SP-CAER-110DC
220 DC 220 DC     SP-CAE-220DC SP-CAER-220DC
110/50/60 AC 110/50/60 AC   95 ВА (DKE) SP-CAE-110/50/60AC (1) SP-CAER-110/50/60AC (1)
230/50/60 AC 230/50/60 AC   105 ВА (DKER) (3) SP-CAE-230/50/60AC (1) SP-CAER-230/50/60AC (1)
110/50/60 AC 110/50/60 AC SP-669 36 Вт (DKE) SP-CAE-110DC SP-CAER-110DC
230/50/60 AC 230/50/60 AC 39 Вт (DKER) SP-CAE-220DC SP-CAER-220DC

7. Графики Q/ΔP для различных вариантов золотников
(минеральное масло ISO VG 46 при 50°C)

Направление потока DKE, DKER
Тип золотника P⇒A P⇒B A⇒T B⇒T P⇒T B⇒A DKE,DKER график
0, 0/1, 0/2, 2/2 A A B B
1, 1/1, 1/3, 6,8 A A D C
3, 3/1, 7 A A C D
4 B B B B F
5 A B C C G
1/2 B C C B
2/7 D     F
5/7 B     A E
19 A D C     H

8. Пределы рабочих режимов для различных вариантов напряжений питания
(минеральное масло ISO VG 46 при 50°C)

Графики были получены на теплых электромагнитах и при минимальном напряжении питания (Внорм - 10%). Кривые для случая симметричного потока через распределитель (т.е. Р→А и В→Т). В случае несимметричного потока и если распределитель снабжен устройствами для изменения времени переключения, границы рабочего диапазона должны быть уменьшены.

DKE-AC DKE-DC DKER-AC DKER-DC

9. Время переключения
(среднее значение, мс)


Распределитель
вкл.AC вкл.DC выкл.AC выкл.DC
DKE / DKER + SP-666/SP-667 40 60 25 35
DKE / DKER + SP-669 60 - 90 -
DKE-*/L* - DKER-*/L* - 75÷150 - 45÷150

Условия испытаний:
- 50 л/мин; 150 бар
- номинальное напряжение
- 2 бар контрдавление в канале Т
- минеральное масло ISO VG 46 при 50°C
Эластичность гидравлической системы, а также другие гидравлические и температурные факторы влияют на время срабатывания

Частота переключения гидрораспределителей DKE/DKER + SP-666/SP-667 (циклы/час): 7200 ( для AC) и 15000 (для DC).

10. Устройства для регулирования времени переключения

Устройство времени переключения Эти устройства возможны только для распределителей версии DC (5-ти камерный корпус) и могут управлять временем переключения и ослабляют нагрузку гидравлической системы на катушку. Возможны различные типы, (рисунок слева).

Функциональные возможности устройства управления времени зависят от типа регулирования элемента. - L: контролируют и регулируют время переключения в обоих направлениях золотника: регулирование осуществляется ввинчиванием/вывинчиванием винта (регулирование дросселем);

- L1/L2/L3: управляет временем переключения в обе стороны, время задается фиксиро-ванным калиброванным ограничителем (изменение потока) ØL1 = 1,25 мм; ØL2 = 1 мм; ØL3 = 0,75 мм;

- LR : контролирует и изменяет время переключения при движении золотника В→А. Это устройство не изменяет время переключения (стандартное время) в обратном направлении движения золотника А→В.

Для нормальной работы устройства, канал в которм установлен регулирующий элемент, должен быть полность заполнен маслом.

НАПРАВЛЕНИЕ ЗОЛОТНИКА

A →B = эл.магнит “A” вкл./эл.магнит “B” выкл.
A ←B = эл.магнит “B” вкл./эл.магнит “A” выкл.

11. Присоединительные размеры с разъёмами типа SP-666 (мм)

распределитель DKE-16*-AC (масса: 3,6 кг)

гидрораспределитель DKE-17*-AC (масса: 4,3 кг)

распределитель DKE-16*-DC (масса: 4,2 кг)

гидрораспределитель DKE-17*-DC (масса: 5,7 кг)

распределитель DKER-16*-AC (масса: 3,6 кг)

гидрораспределитель DKER-17*-AC (масса: 4,3 кг)

распределитель DKER-16*-DC (масса: 4,4 кг)

гидрораспределитель DKER-17*-DC (масса: 5,9 кг)

Монтажная поверхность
ISO 4401-AC-05-4 размер 10
Крепление: 4 винта M6x40
Уплотнения: 5 OR 2050.1 OR 108
Каналы P,A,B,T: Ø = 11.5 мм (макс.)
Каналы Y: Ø = 5 мм
На корпусе распределителя обозначены каналы:

P = НАПОРНЫЙ КАНАЛ
A, B = РАБОЧИЙ КАНАЛ
T = СЛИВНОЙ КАНАЛ
Y = ДРЕНАЖНЫЙ КАНАЛ (только для опции /Y)
По максимальным давлениям в каналах, см. раздел [ 4 ]
