DKU, DKI, DKS, DHQ, DKP (Ду=10 мм)

Гидрораспределитель DKU, DKI, DKS, DHQ, DKP предназначены для изменения направления

Дискретные гидравлические распределители с управлением от пилота - аналог гидрораспределители типа ВЕ10.14, 1РЕ10.14 (ПЕ10.14)

Гидрораспределители ВЕ10.14, 1РЕ10.14 (ПЕ10.14) служат для изменения направления, а также пуска или останова потока рабочей жидкости и широко применяются в гидравлических системах различных станков, прессов и прочих машин и агрегатов с давлением до 32 МПа.

Структура условного обозначения гидрораспределителей ВЕ

В   Е   10   574   Г11ОУ               УХЛ4
                Климатическое исполнение

Присоединение кабеля к электромагниту для ВЕ М - провод через штепсельный разъем МС - подвод через прямой штепсельный разъем 2РМГ для исполнения ХЛ с электромагнитом ЭМ10М, МД - штепсельный разъем с выпрямителем для ЭМ10М, Д1 - выпрямитель встроен в колодку привода для напряжения 110 и 220 В при этом ШР общего исполнения, Д2 - выпрямитель встроен в корпус эл.магнита ЭМ25 исполнения ХЛ1 не обозначается подвод сбоку без ШР

Ручное управление электромагнитом для ВЕ Н - электромагнит с кнопкой управления Не обозначается электромагнит без кнопки управления

Род тока напряжение и частота В - переменный ток 24,36,110(127),220 в частота 50 Гц не обозначается ; Г-постоянный ток напряжение 12,24,48,110,220В ; У-электромагнит ЭМ10М не обозначается эл. магнит ЭМ25,ПЭЛ10,ЭМЛ1203

Способ установки золотника без обозначения пружинный ; О - без пружинного возврата для схем 573,574,574А; ОФ - без пружинного возврата с фиксацией для схем 573,574,574А ; Ф - без пружинного возврата с фиксацией для РММ10

Схема распределения потока рабочей жидкости

Условный проход в мм

Вид управления Е-электромагнитное Х-гидравлическое МР-ручное ММ-механическое

Распределитель(золотниковый)

Гидрораспределители ВЕ10.14, 1РЕ10.14 (ПЕ10.14) с условным проходом Ду=10мм  относят к золотниковым гидрораспределителям, поскольку их запорно-регулирующим элементом является цилиндрический золотник.
В отличие от гидрораспределителей типа 1РЕ6 и 1РММ6 условный проход данного типа равен 10мм. Конструкция золотникового устройства одинакова.
Рабочие жидкости должны быть с классом чистоты не грубее 13 (по ГОСТ 17216-71), с кинематической вязкостью от 10 до 400 мм2/с (сСт).
Гидрораспределители рассчитаны для работы в районах с холодным (ХЛ) и умеренно-холодным климатом (УХЛ) с категориями размещения 1 и 4 соответственно (т.е при температуре окружающей среды от -40С до +55С)

Технические характеристики электромагнитных гидрораспределителей ВЕ10.14, 1РЕ10.14 (ПЕ10.14)

Гидрораспределитель  ВЕ10.14 1РЕ10 .14 ПЕ10.14
Условный проход 10 мм
Давление номинальное на входе,
Расход рабочей жидкости, л/мин 20…32 25…40 20…32
Максимальное давление на сливе, 15 МПа (150 кгс/см2
Давление управления для гидравлического управления,: max 6 МПа (60 кгс/см2)
min 0,8 МПа (8 кгс/см2)
Масса гидрораспределителя <6,45 кг

Вид управления: Е электромагнитное
Климатическое исполнение: УХЛ4, ХЛ1,О4
Гидрораспределитель DKU, DKI, DKS, DHQ, DKP – аналог гидрораспределителя ВЕ

Электрогидравлические распределители Dy 10 ( типа ВЕ 10 ) :
Г/распределитель DKU-17...-X...  ВЕ10 54…; РЕ10 54…
Г/распределитель DKU-1711-X...  ВЕ10 44…; РЕ10 44… (одномагнитный)
Г/распределитель DKU-1711-X... 24в. ВЕ10 44…; РЕ10 44…
Г/распределитель DKU-1711-X... 110в. ВЕ10 44…; РЕ10 44…
Г/распределитель DKU-1711-X... 220в. ВЕ10 44…; РЕ10 44…
Г/распределитель DKU-1713-X... 24в. ВЕ10 34…; РЕ10 34…
Г/распределитель DKU-1714-X... 24в. ВЕ10 64…; РЕ10 64…
Г/распределитель DKU-1714-X... 110в. ВЕ10 64…; РЕ10 64…
Г/распределитель DKU-1715-X… 24в.
Г/распределитель DKU-1718-X...  ВЕ10 24…; РЕ10 24…
Г/распределитель DKI-1710-X... 12в. ВЕ10 14…; РЕ10 14…
Г/распределитель DKI-1713-X... 110в. ВЕ10 34; РЕ10 34…
Г/распределитель DKU-1710-X... 24в. ВЕ10 14…; РЕ10 14…
Г/распределитель DKS 1631-X…24 (старого образца) ВЕ10.574Е
Г/распределитель DKU-1611-X… 24в. ВЕ10 574Е…; РЕ10 574Е…
Г/распределитель DKU-1631/2-X… ВЕ10 574А…; РЕ10 574А…
Г/распределитель DHQ-013/0/24-1/11 ВЕ10 574А В110
Г/распределитель DKE-1630/2-X….В110 ВЕ10 574…; РЕ10 574…
Г/распределитель DKE-1630/2-X….В220 ВЕ10 574…; РЕ10 574…
Г/распределитель DKE-1631/2-X…24в ВЕ10 574А…; РЕ10 574А…
Г/распределитель DKE-1631/2-X…110в ВЕ10 574 В110
Г/распределитель DKE-1631/2-X…220в ВЕ10 574…; РЕ10 574…
Г/распределитель DKE-1632/2-X… ВЕ10 574…; РЕ10 574…
Г/распределитель DKE-1671-Х… 24в.
Г/распределитель DKE-0711-Х… ВЕ10 44…; РЕ10 44…
Г/распределитель DKP-1711-Х … 24в. ВЕ10 44…; РЕ10 44…
Г/распределитель DKE-1711-Х … 24в. ВЕ10 44…; РЕ10 44…
Г/распределитель DKE-1713-Х … 24в. ВЕ10 34…; РЕ10 34…
Г/распределитель DKE-1713-Х … 220в. ВЕ10 34…; РЕ10 34…
Г/распределитель DKE-1714-Х… 24в. ВЕ10 64…; РЕ10 64…
Г/распределитель DKE-1718-X-24DK 24в. ВЕ10 24…; РЕ10 24…
Г/распределитель DKE-1718-X-24DK 24в. ВЕ6 24…; РЕ6 24…

Гидрораспределитель ВЕ

Гидрораспределители ВЕ предназначены для изменения направления или пуска и останова потока рабочей жидкости в гидравлических системах станков, прессов и других машин с давлением до 320 кгс/см2. В зависимости от исполнения гидрораспределители могут иметь различные схемы распределения потока рабочей жидкости и применяться с электрическим, гидравлическим, пневматических, ручным и механическим видом управления.

Технические характеристики

Наименование Условный проход, мм Давление на входе, МПа, (кгс/см2) Расход рабочей жидкости    (л/мин) Максимальное давление на выходе, МПа (кгс/см2) Масса (кг) не более
ВЕ10 с 2 э/м (14,24,34,44,64) 10 32(320) 20 ... 32 15(150) 6,45
ВЕ10 с 1 э/м (574,573,574А,574Е) 10 32(320) 20 ... 32 15(150) 6,45
РММ10 с ручным управлением 10 32(320) 20 ... 32 15(150) 6,45
РМР10 с механическим упавлением 10 32(320) 20 ... 32 15(150) 6,45
ВХ10 с гидравлическим управлением 10 32(320) 20 ... 32 15(150) 6,45
ВЕ10..94.. 10 32(320) 20 ... 32 15(150) 6,45

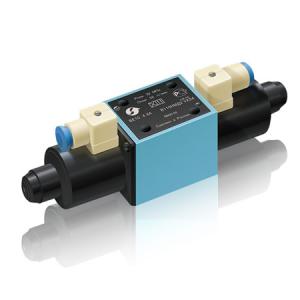

Гидрораспределители ВЕ10.. с электромагнитным управлением трехпозиционные (с двумя магнитами)

dku

Гидрораспределители ВЕ10.. с электромагнитным управлением двухпозиционные (с одним магнитом). 573Е,574Е,14-В,44-В

BE10

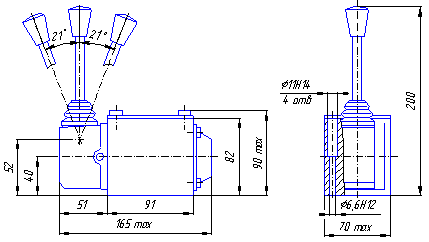

Гидрораспределители РММ10.. с ручным управлением

РММ10

Присоединительные размеры гидрораспределителей Р10

Р10

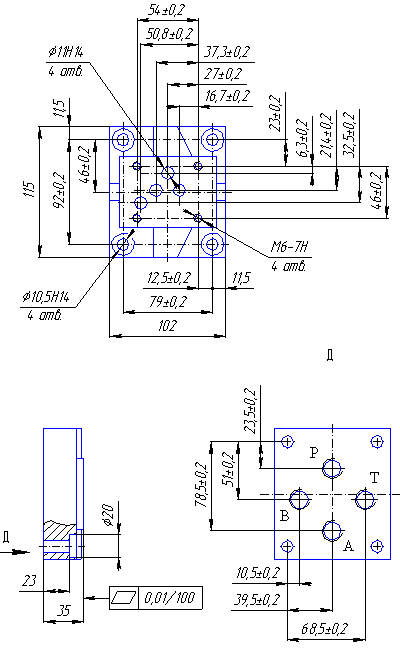

Плита присоединительная для гидрораспределителей с Ду=10мм

atos

Конструкция и устройство работы

dku

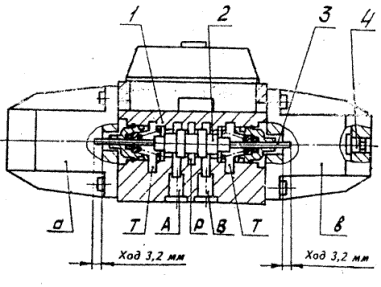

Общее описание конструкции:

Конструкция золотникового устройства гидрораспределителей всех видов управления принципиально одинаковая. Базовой деталью гидрораспределителя является пятиканавочный корпус 1 , в котором выполнены основные каналы:
Р - отверстие для входа рабочей жидкости под давлением;
А и В - отверстия для присоединения к другим гидроустройствам;
Т - отверстие для выхода рабочей жидкости в бак.
Полости "Т" внутри объединены между собой. В центральном отверстии корпуса диаметром 16 мм расположен золотник 2. Золотник приводится в действие через толкатели 3 узлом управления, в качестве которой используются в зависимости от вида управления герметичный электромагнит переменного или постоянного тока, гидропривод, пневмопривод, рукоятка, ролик.
Ход золотника 3,2 мм, кроме гидрораспределителей ВММ10.574/ОФ... ВММ10.574А/ОФ, у которых ход золотника равен 6,4 мм.
В зависимости от исполнения гидрораспределителей узел управления крепится с одного или двух торцев корпуса.
Электромагнит гидрораспределителя имеет кнопку 4 (аварийную), которая позволяет перемещать золотник при отключенном электромагните.
Гидрораспределители могут быть трехпозиционного исполнения, имеющие три рабочие позиции золотника, и двухпозиционного исполнения, имеющие две рабочие позиции.
Гидрораспределители с электромагнитным, гидравлическим и пневматическим управлением имеют два узла управления, кроме гидрораспределителей с пружинным возвратом золотника схем распределения потока 573, 573Е 574, 574А, 574Е, у которых один узел управления. У гидрораспределителей с одним узлом управления последний расположен со стороныотверстия "В" для схем 573Е и 574Е, для остальных схем - со стороны отверстия "А".
Для удобства монтажа гидрораспределители могут быть снабжены присоединительными плитами
Для ограничения расхода рабочей жидкости в отверстие для входа рабочей жидкости - Р можно установить диафрагму.;
Работа гидрораспределителя.
При воздействии управляющего усилия на золотник происходит замещение его из исходной позиции в одну из крайних, при этом отверстиe для входа рабочей жидкости соединяется с другими отверстиями соответствии со схемой распределения потока рабочей жидкости После снятия управляющего усилия золотник возвращается в исходнуюпозицию или остается в этой позиции в зависимости от способа установки золотника.
В трехпозиционном гидрораспределителе золотник устанавливает исходную (среднюю - 0) позицию после снятия управляющего усилия двумя центрирующими пружинами - пружинный возврат, а в исполнении с фиксацией золотника в трех положениях - рукояткой. Длятрехпозиционных гидрораспределителей с управлением от ролика золотник устанавливается в рабочее (среднее - 0) положение посредством кулачка или копира.
В двухпозиционном гидрораспределителе золотник устанавливается в исходную (крайнюю - "а" или "в") позицию пружиной - пружинный возврат, а в исполнениях с фиксацией золотника в двух положениях и без пружинного возврата - действием одного из узлов управления.
При включении левого узла управления (со стороны отверстия или отводе рукоятки влево (от отверстия А) золотник из исходной позиции переместится вправо (к отверстию В), распределение потока при этом будет соответствовать позиции "а"; при включении правого узла управл ния (со стороны отверстия В) или отводе рукоятки вправо (к отверстию В) распределение потока будет соответствовать позиции "в".
Для схем 573 и 573Е отверстие для выхода рабочей жидкости используется для отвода утечек.
Перед началом работы двухпозиционных гидрораспределителей без пружинного возврата с фиксацией золотника следует учитывать положение золотника в корпусе. Для того чтобы положение золотника соответствовало исходной позиции схемы распределения потока (позиции "а") следует однократно включить правый узел управления (со стороны отверстия В) или отвести рукоятку вправо (к отверстию В) до упора.
Для трехлозиционных гидрораспределителей с управлением от ролика перед началом работы следует учитывать, что золотник в исходнои положении находится в крайней позиции "в", и для того чтобы его положение соответствовало исходной рабочей (средней - 0) позиции, нужно переместить золотник посредством кулачка или копира на величину хода 3,2 мм.
Для двухпозиционных гидрораспределителей с управлением от рукоятки (с ходом золотника 3,2 мм) исходная позиция обозначена "0" на узле управления.
