Гидрозамок двухсторонний с поворотным штуцером «banjo» VBPDE SC
Использование
Клапан используется для удержания гидравлических двигателей в статическом положении под нагрузкой. Гидравлическая жидкость блокируется в полостях гидродвигателей C1 и С2, при отсутствии давления в линии V1 и V2. Этот клапан разработан для цилиндров с очень малым межцентровым расстоянием. Удерживающий штуцером «banjo» также обеспечивает позволяет регулировать положение для фиксации, позволяя ему регулироваться при 90 ° после отпускания гайки.
Монтаж
Присоедините С1 непосредственно на бобышку гидроцилиндра при помощи болта 3/8", а С2 к другой бобышке гидроцилиндра при помощи штуцера «banjo» и трубки.
По запросу
- двусторонние гидрозамки без уплотнения на управляющем поршне
- резьба 1/4 на портах V1 и V2.
Параметры давления |
Материалы и особенности |
|
Корпус |
оцинкованная сталь |
Внутренние компоненты |
закаленная сталь, шлифованная |
Уплотнения |
BUNA N стандарт |
Тип запорного элемента |
тарельчатый |
|
Характеристики
Линейный монтаж |

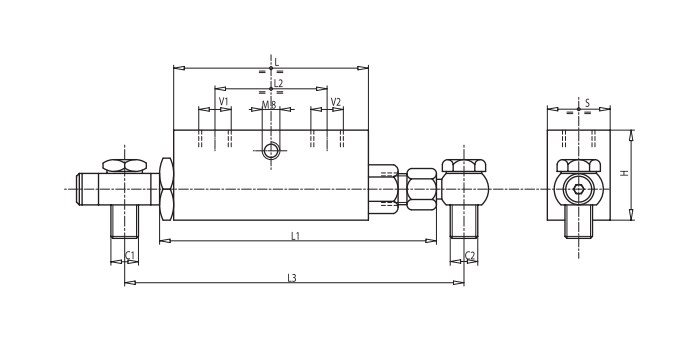

Размеры |
Расход макс. |
Давление макс. |
Поворотное соединение |
|
l/min - л/мин |
Bar/Бар |
VBPDE 3/8” L SC |
3/8” |
30 |
350 |
