Фронтальные цилиндры с внешним кожухом
|
№ детали
|
№ комплекта
|
Описание
|
Давл. (бар)
|
Грузоподъемн. (тонны)
|
Кг.
|
Литры макс.
|
Впуск
|
H* (мм)
|
J (мм)
|
K* (мм)
|
|
014 15 207
|
AL02207
|
FC080 3 02900 900d K0203
|
135
|
8–9
|
65
|
11
|
1/2"
|
1130
|
53
|
203
|

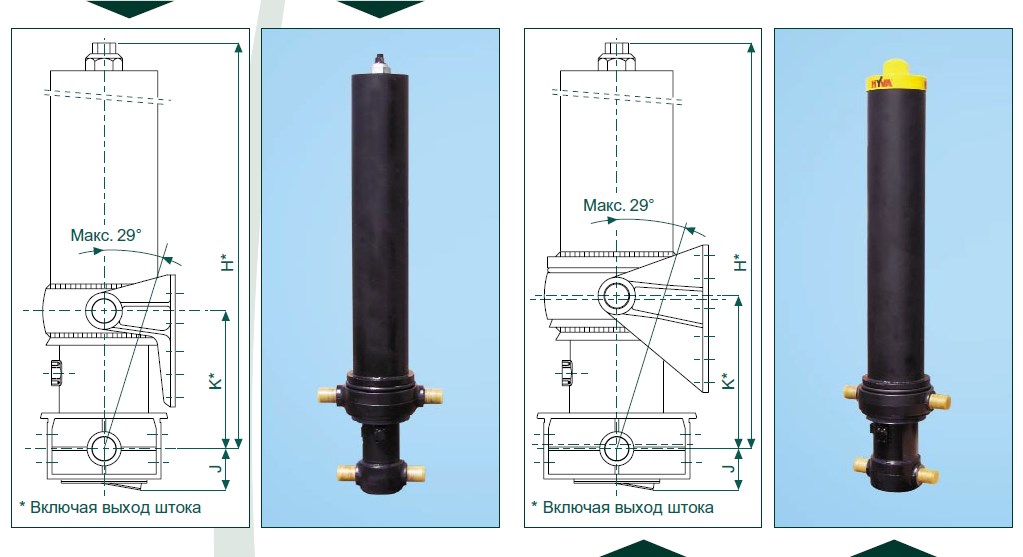

| * Включая 15 мм выход штока (p.o).; допуск +20 –0 | ||||||||||
|
№ детали
|
№ комплекта
|
Описание
|
Давл. (бар)
|
Грузоподъемн. (тонны)
|
Кг.
|
Литры макс.
|
Впуск
|
H* (мм)
|
J (мм)
|
K* (мм)
|
|
715 04 220
|
AL23220
|
FC 129 3 03880 000a K0343
|
190
|
33–54
|
215
|
42
|
1" SAE
|
1634
|
91
|
343
|
|
715 04 250
|
AL24250
|
FC 129 3 04270 000a K0343
|
190
|
34–62
|
229
|
46
|
1" SAE
|
1764
|
91
|
343
|
|

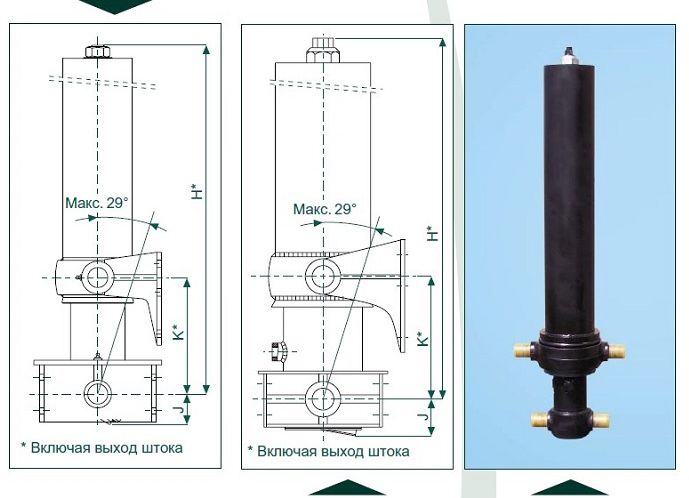

* Включая 20 мм выход штока (p.o).; допуск +20 –0
|
||||||||||
|
№ детали
|
№ комплекта
|
Описание
|
Давл. (бар)
|
Грузоподъемн. (тонны)
|
Кг.
|
Литры макс.
|
Впуск
|
H* (мм)
|
J (мм)
|
K* (мм)
|
|
715 04 262
|
AL24262
|
FC 129 4 04280 070a K0343
|
190
|
22 - 54
|
202
|
40
|
1" SAE
|
1399
|
91
|
343
|
|
715 04 290
|
AL24290
|
FC 129 4 04620 000a K0343
|
190
|
22 - 50
|
212
|
43
|
1" SAE
|
1474
|
91
|
343
|
|
715 04 392
|
AL25392
|
FC 129 4 05180 070a K0343
|
190
|
22 - 41
|
231
|
48
|
1" SAE
|
1644
|
91
|
343
|
|
715 05 256
|
AL44256
|
FC 149 3 04270 000a K0343
|
190
|
50 - 73
|
266
|
62
|
1" SAE
|
1774
|
96
|
343
|
|
715 05 262
|
AL44262
|
FC 149 4 04280 070a K0343
|
190
|
36 - 73
|
236
|
55
|
1" SAE
|
1399
|
96
|
343
|
|
715 05 292
|
AL44292
|
FC 149 4 04620 070a K0343
|
190
|
36 - 68
|
247
|
59
|
1" SAE
|
1474
|
96
|
343
|
|
715 05 354
|
AL44354
|
FC 149 4 04940 000a K0343
|
190
|
35 - 74
|
259
|
63
|
1" SAE
|
1554
|
96
|
343
|
|
715 05 404
|
AL45404
|
FC 149 4 05180 070a K0343
|
190
|
34 - 68
|
270
|
66
|
1" SAE
|
1634
|
96
|
343
|
|
715 06 260
|
AL64260
|
FC 169 4 04280 000a K0343
|
190
|
53 - 81
|
268
|
73
|
1" SAE
|
1394
|
106
|
343
|
|
715 06 290
|
AL64290
|
FC 169 4 04620 000a K0343
|
190
|
52 - 82
|
282
|
78
|
1" SAE
|
1479
|
106
|
343
|
|
715 06 320
|
AL64320
|
FC 169 4 04940 000a K0343
|
190
|
51 - 79
|
295
|
84
|
1" SAE
|
1559
|
106
|
343
|
|
715 06 390
|
AL65390
|
FC 169 4 05180 000a K0343
|
190
|
51 - 84
|
310
|
87
|
1" SAE
|
1629
|
106
|
343
|
|
715 06 410
|
AL75410
|
FC 169 5 05355 000a K0343
|
190
|
35 - 74
|
285
|
80
|
1" SAE
|
1384
|
106
|
343
|
|
715 06 430
|
AL65430
|
FC 169 4 05460 000a K0343
|
190
|
50 - 81
|
319
|
92
|
1" SAE
|
1699
|
106
|
343
|
|
715 06 440
|
AL65440
|
FC 169 4 05700 000a K0343
|
190
|
49 - 77
|
329
|
96
|
1" SAE
|
1769
|
106
|
343
|
|
715 06 450
|
AL75450
|
FC 169 5 05780 000a K0343
|
190
|
35 - 66
|
300
|
87
|
1" SAE
|
1469
|
106
|
343
|
|
715 06 490
|
AL76490
|
FC 169 5 06180 000a K0343
|
190
|
34 - 62
|
314
|
93
|
1" SAE
|
1549
|
106
|
343
|
|
715 06 550
|
AL76550
|
FC 169 5 06830 000a K0343
|
190
|
34 - 57
|
340
|
102
|
1" SAE
|
1709
|
106
|
343
|
|
715 06 580
|
AL77580
|
FC 169 5 07130 000a K0343
|
190
|
34 - 50
|
351
|
107
|
1" SAE
|
1759
|
106
|
343
|
|
715 06 678
|
AL77678
|
FC 169 5 07630 004a K0343
|
190
|
33 - 47
|
373
|
114
|
1" SAE
|
1889
|
106
|
343
|
|
715 06 720
|
AL78720
|
FC 169 5 08130 000a K0486
|
190
|
33 - 46
|
387
|
122
|
1" SAE
|
1989
|
106
|
486
|
|
715 06 860
|
AL79860
|
FC 169 5 09030 000c K0486
|
150
|
26 - 35
|
424
|
135
|
1" SAE
|
2209
|
106
|
486
|
|
715 06 910
|
AL79910
|
FC 169 5 09530 000d K0486
|
135
|
23 - 30
|
441
|
143
|
1" SAE
|
2309
|
106
|
486
|
|
* Включая 20 мм выход штока (p.o).; допуск +20 –0
|
||||||||||
