Трубные соединения ISO 8434-1 (DIN 2353)

Трубные соединения
ISO 8434-1(DIN 2353)

Трубные резьбовые соединения – соединения на врезных кольцах изготавливаются в соответствии с требованиями американского стандарта ISO 8434-1 и аналогичного европейского стандарта
DIN 2353.
Фитинги

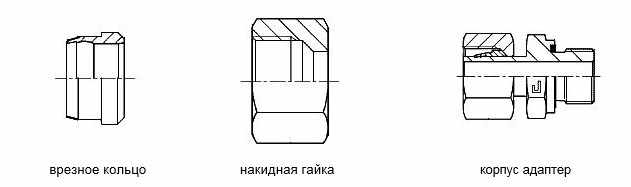

 Трубное гидравлическое соединение с врезным кольцом состоит из корпуса резьбового соединения различной конструкции, комплектов накидной гайки и врезного кольца.
Виды фитингов

Фитинги стандарта DIN 2353, обеспечивающие резьбовые соединения для гидравлических систем, благодаря своей конструкции делают возможным простой, надежный и безопасный монтаж гидравлических труб и резьбовых соединений.
Резьбовые соединения для гидравлических труб имеют значительные преимущества перед соединениями на основе сварных швов:

  • очень простой и выгодный монтаж - не требуется специального оборудования и помещений для работы - не надо монтажных стапелей и вытяжной вентиляции для сварщиков;
  • создают высокую производительность - время монтажа гидравлического трубопровода сокращается на 60-70% по сравнению со сваркой;
  • создают возможность монтажа труб непосредственно на собираемом Изделии даже в труднодоступных местах;
  • создают принципиальную возможность прокладки трубопровода высокого давления, например во взрывоопасных и пожароопасных условиях;
  • создают возможность прокладки трубопровода для широкого диапазона рабочих сред;
  • создают значительную и постоянную экономию средств - не требуется высококвалифицированные сварщики 5-6 разрядов, монтаж делают слесари механосборочных работ;
  • создают технологически высокое качество Изделия - нет необходимости использовать рентгеноконтроль после монтажа трубопровода;
  • создают отличную повторяемость Изделий;
  • создают возможность производить Изделия как мелкими сериями на малом предприятии, так и организовать крупносерийную сборку с одинаковым качеством;
  • любые возможные модификации и изменения в гидравлических трубопроводах могут быть сделаны максимально быстро за счет простоты, лёгкости и низкой стоимости монтажа;
  • создают возможность оперативного ремонта трубопровода практически в любых условиях за счет простоты, лёгкости и низкой стоимости монтажа.

Перечисленные преимущества трубных соединений DIN 2353 / ISO 8434-1 позволяют производить экономически выгодные Изделия современного качества практически в любых условиях и любых количествах.Трубные резьбовые соединения – фитинги выпускаются в "легкой" (до 315 кгс/см) L-серии, и в "тяжелой" (до 630 кгс/см) S-серии.

Порядок монтажа трубных соединений DIN 2353 / ISO 8434-1
