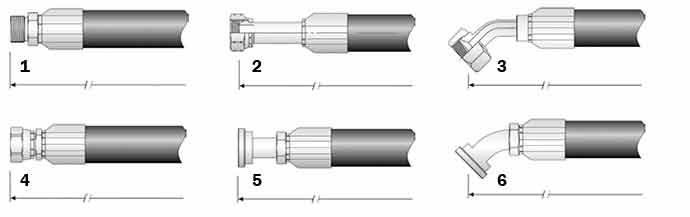

Правила замера длины РВД в сборе

1. Фитинги с наружной резьбой измеряют по концу фитинга.
2. Все фитинги DIN, BSP и ORFS измеряют по концу ниппеля.
3. Все угловые фитинги с накидной гайкой измеряют по верхней точке оси фитинга.
4. Фитинги US (JIC, SAE, NPSM), за исключением фитингов ORFS, измеряют по концу гайки.
5. Фитинги с прямым фланцем измеряют по плоскости.
6. Фланцевые угловые фитинги измеряют по осевой линии плоскости фланца.
Угол установки фитинга
Углы установки угловых фитингов по отношению друг к другу при опрессовке:

Внимание!
Неправильный выбор шланга, ненадлежащий способ установки или обслуживания могут стать  причиной преждевременной поломки оборудования, а также причинить вред человеку.
Каждый шланг имеет определенный срок службы, в зависимости от условий, в которых он эксплуатируется. Если он подвергается нагрузкам, превышающим рекомендованный лимит, срок его службы будет значительно короче.
