Как измерять резьбу для гидравлического фитинга под рукав РВД?

Измерение и определение фитингов легко выполняется, но вы должны иметь правильные инструменты. Эти инструменты включают штангенциркуль ID / OD и манометр шага резьбы.
Используя указатель высоты резьбы, как показано на рисунке, просто поместите зубчатые зубья на резьбу до тех пор, пока не найдете плотную подгонку.
Убедитесь, что между зубьями датчика и фитингом нет Рис.1зазора. Если фитинг не является новым или изношенным, вам может быть сложно найти прочную посадку, поэтому лучше всегда использовать новые фитинги. Фитинговые производители предоставляют направляющие идентификации резьбы либо в брошюрах, либо на своих веб-сайтах, поэтому вам просто нужно сопоставить измерение резьбы с соответствующими диаграммами.

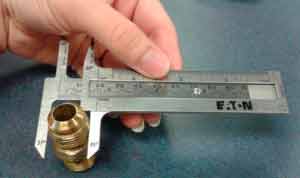

Чтобы измерить наружный диаметр резьбы (или наружную резьбу), поместите штангенциркуля ID / OD вокруг резьбы фитинга для плотного прилегания, как показано на рисунке 2. Для внутреннего диаметра (или внутренней резьбы) вставьте суппорт в фитинг для правильное измерение и соответствие диаграммам данных изготовителя.
Вы также должны знать, является ли ваш фитинг коническим или параллельным, т.е. либо под углом, либо с одинаковой шириной от одного конца резьбы к другому. Понимание некоторых наиболее распространенных типов соединителей поможет определить и измерить их в направляющих идентификации резьбы. Соединители NPTF (National Pipe Tapered Fuel) используются в приложениях для подачи жидкости, хотя это и не рекомендуется.
Другими распространенными конструкциями являются NPT, SAE J514 JIC / 37 °, SAE J1926 прямое резьбовое кольцо, SAE J512 45 °, SAE J1453 Уплотнительное кольцо круглого сечения, разъемы ISO и DIN и другие.
