Гидравлические манометры
Гидравлические манометры
Манометры для всех некоррозийных гидравлических жидкостей с температурой от -20°C до +80°C, совместимые с медью и ее сплавами (при заказе следует указывать используемую гидравлическую жидкость).
Точное движение передаточного механизма.
Материал циферблата: алюминий, эмалированный высокотемпературным методом.
Основные элементы манометра:
- Трубка Бурдона из медного сплава для диапазона давления от -1 до 40 бар;
- Спиральная трубка из медного сплава для диапазона давления от 50 до 1000 бар.
Паяные соединения выполнены с применением оловянного припоя.
Класс защиты: IP65.
Манометры данной серии отличаются высокой прочностью и имеют широкий спектр применений — водопроводные системы, насосы, компрессоры, станочное оборудование, водяные моечные машины высокого давления, холодильные системы.

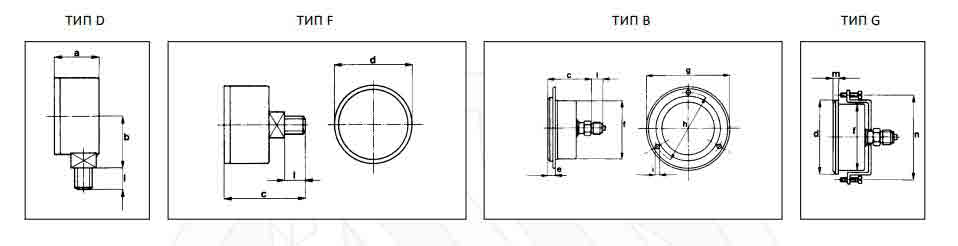

| Номин. Диаметр | РАЗМЕРЫ | ||||||||||||
| a | b | c | d | e | f | g | h | i | l | m | n | o | |
| 40 | 27 | 39 | 48 | 41,7 | |||||||||
| 50 | 27.80 | 40.5 | 39 | 57 | 4.5 | 50.50 | 69.5 | 61 | 3.6 | 5 | 59 | ||
| 63 | 58 | 76 | 46 | 68.5 | 9 | 62 | 87 | 75 | 3.6 | 6.5 | 79 | ||
| 100 | 38 | 69 | 50 | 110 | 9 | 98.50 | 132 | 117 | 4 | 6 | 126 | ||
| СОЕДИНЕНИЯ | |||||||||||||
| BSP DIN 259 | BSPT DIN 2999 | BSP DIN 16288 | NPT ANSI B2.1 | ||||||||||
| 1/8 | 1/4 | 3/8 | 1/2 | 1/8 | 1/4 | 3/8 | 1/2 | 1/8 | 1/4 | 3/8 | 1/2 | 1/8 | 1/4 |
 |
 |
 |
 |
||||||||||
ПРИМЕЧАНИЕ: Исполнения с типами резьбы, не указанными в таблице, поставляются по запросу.
Основные параметры и размеры изделий, входящих в данный каталог, приведены для справки.
Компания ITALMANOMETRI s.r.l. оставляет за собой право вносить в них любые изменения без предварительного уведомления.
