Пневмоцилиндры одностороннего действия
Пневмоцилиндры одностороннего действия

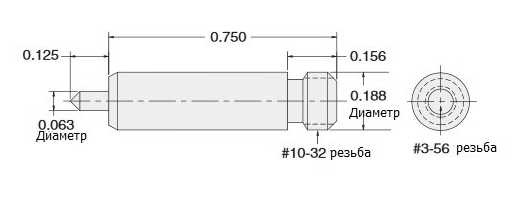

SM-2
Диаметр отверствия: 5/32”
Доступная длина хода: 1/4”
Крепление : Тыльная резьба
Тип: Пружинный возврат
Материалы: Корпус из нержавеющей стали, нетриловая U-чашка. Берриловая медная пружина.
SM-3
Диаметр отверствия:5/32”
Крепление : Тыльная резьба
Тип: Пружинный возврат
Модель SM-3-1 SM-3-2 SM-3-3 SM-3-4
Резьба 1/4” 1/2” 3/4” 1”
Длинна "L" 0.740 1.171 1.593 2000
Материалы: Нержавеющая сталь,стальная труба и стержень, латунь поршень, нитриловая U-чашка.

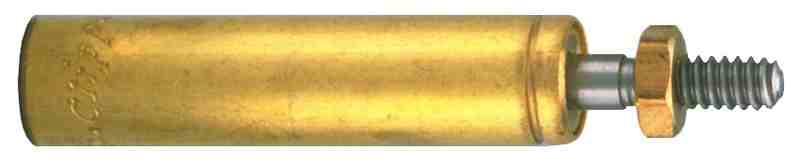

SM-6
Диаметр отверствия: 1/4”
Доступная длина хода: 3/8”
Крепление: Блочное
Тип: Пружинный возврат
Материалы: Латунь, нитриловая U-чашка, поршень и стержень из нержавеющей стали

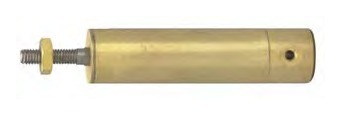

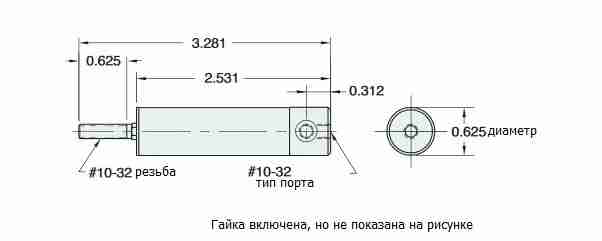

9PS
Доступная длина хода: 3/4”
Тип: Пружинный возврат
Невращающийся вал
Добавить - N до последней части номера детали для не резьбового стержня

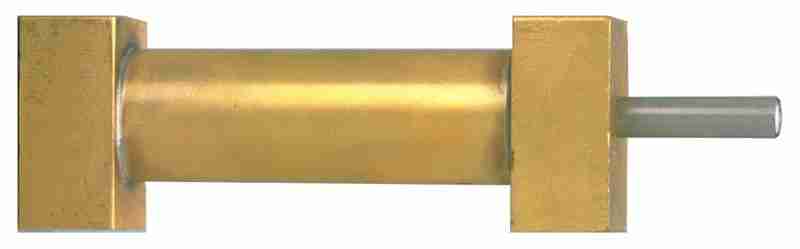

9BS
Крепление : Блочное
Тип: Пружинный возврат
Резьба 3/4” 1.1/2” 2.1/4” 3”
Длина "L" 2.750 4.218 5.593 6.697
Длина "А" 2.298 3.764 5.139 6.483
Добавить -T до последней части номера детали после хода #10-32 х 1/2 " для резьбы стержня
9SS
Крепление : Винт
Тип: Пружинный возврат
Резьба 3/4”* 1.1/2”** 2.1/4”** 3”**
Длина "L" 3.031 4.531 5.875 7.250
* Стандартная резьба
Добавить -T до последней части номера детали после длины хода #10-32 х 1/2 " для резьбы стержня
Примечание: На 3/4 " ходовой стержень - шестигранная нержавеющая сталь (без вращения) и резьба #10-32 x 5/8
9СS
Крепление : Винт
Тип: Пружинный возврат
Резьба 3/4” 1.1/2” 2.1/4” 3”
Длина "L" 3.343 4.703 6.062 7.421
Добавить -T до последней части номера детали после длины хода #10-32 х 1/2 " для резьбы стержня

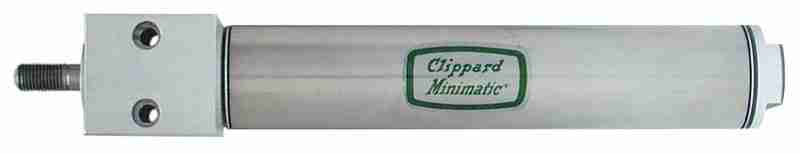

FSR-24-¤¤
Крепление : Фронтальное
Стандартная длина хода: 1/2 ", 1", 1-1/2 ", 2", 3 ", 4"
Тип: Вращающийся стержень
Максимальный ход : 24"
Опции: M, B, W, V, N, S, H
SSN-24-¤¤
Крепление : Винт
Стандартная длина хода: 1/2 ", 1", 1-1/2 ", 2", 3 ", 4"
Тип: Невращающийся стержень
Максимальный ход : 24"
Опции: M, B, V, N, S, H

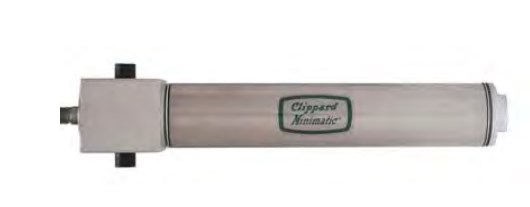

TSR-24-¤¤
Крепление : Гидроопорный ролик
Стандартная длина хода: 1/2 ", 1", 1-1/2 ", 2", 3 ", 4"
Тип: Вращающийся стержень
Максимальный ход : 24"
Опции: M, B, V, N, S, H

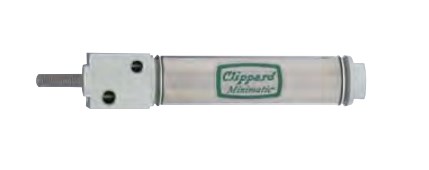

FSR-10-¤¤
Крепление : Фронтальное
Стандартная длина хода: 1/2”, 1”, 1-1/2”, 2”, 3”, 4”
Тип: Вращающийся стержень
Максимальный ход : 13"
Опции: M, B,W, V, N, S, H
