HTR/210
Баллонный гидропневматический аккумулятор серия HTR/210
Технические характеристики
Максимальное рабочее давление 210 бар
Максимальное давление испытаний 315 бар
Корпус листовая углеродистая сталь
Диапазон рабочих температур от -20*С до +80*С
Стандартный баллон может эксплуатироваться в системах с минеральными маслами и некоррозионными жидкостями
Сборка вертикальное положение (азотный клапан в верхней части), горизонтальное.
Коэффициент сжатия
-Рекомендованный: Р2/Р0= 2.5
-Максимальный: Р2/Р0=4
Срок службы срок службы напрямую зависит от коэффициента сжатия.
Специальное исполнение
-HTR...T гальваническое покрытие с наружной и внутренней стороны баллона
- эпоксидное покрытие с наружной и внутренней стороны баллона
- никелевое, цинковое и тефлоновое покрыти с наружной и внутренней стороны баллона
- диапазон рабочих температур баллонов от -50*С до +130*С
Соответствует стандартам 97/23/СЕ –PED
94/9/СЕ - ATEX

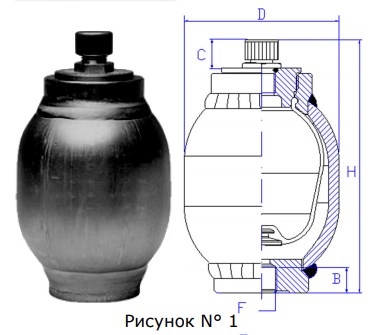

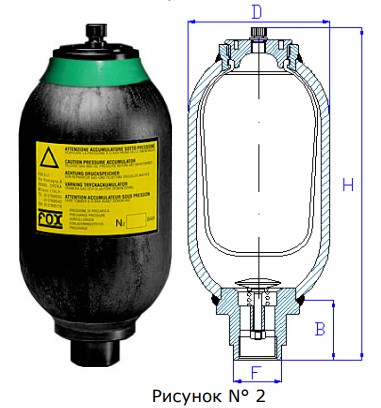

ВИД | Мах. давление | Объем азота | Мах. пред.давл. | H | D | C | B | Вид соединения | Мах. скорость | Вес | Рис. |
бар | литры | бар | мм | мм | мм | мм | литр/мин | кг. | № | ||
HTR 0.3 | 210 | 0.3 | 150 | 185 | 72 | 15 | 20 | M18X1.5 | 40 | 2 | 1 |
HTR 0.35 | 210 | 0.35 | 150 | 155 | 93 | 15 | 20 | M18X1.5 | 45 | 2.5 | 1 |
HTR 0.7 | 210 | 0.75 | 150 | 220 | 95 | 15 | 20 | M18X1.5 | 40 | 3.7 | 1 |
HTR 1.5 | 210 | 1.5 | 150 | 280 | 115 | 15 | 25 | M18X1.5 | 40 | 5.3 | 1 |
HTR 2.5 | 210 | 2.5 | 150 | 483 | 115 | 15 | 50 | 1"1/4 BSP | 110 | 11.5 | 2 |
HTR 4.5 | 210 | 4.5 | 150 | 395 | 170 | 15 | 80 | 1"1/4 BSP | 400 | 15 | 2 |
HTR 5 | 210 | 5 | 150 | 800 | 115 | 20 | 60 | 1"1/4 BSP | 170 | 16.5 | 2 |
HTR 10 | 210 | 10 | 150 | 760 | 170 | 15 | 80 | 1"1/4 BSP | 300 | 31 | 2 |
HTR 20 | 150 | 19.5 | 105 | 845 | 220 | 15 | 110 | 2 BSP | 600 | 59 | 2 |
HTR 35 | 150 | 35 | 105 | ||||||||
HTR 50 | 150 | 50 | 105 |
