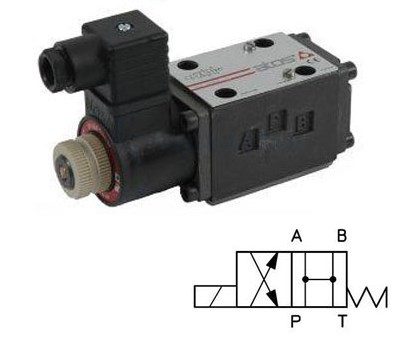

Гидрораспределители DHI, DHU, DHO (Ду=6 мм)

Гидрораспределители DHI, DHU, DHO предназначены для работы в гидравлических системах

Гидрораспределители Atos DHI, DHU и DHO золотникового типа, трех- или четырехлинейные, двух- или трехпозиционные являются импортными аналогами отечественных гидрораспределителей 1РЕ6 (ВЕ6, ПЕ6) с условным проходом 6 мм и предназначены для работы в гидравлических системах. Они управляются от “мокрых” герметичных электромагнитов (3) с механическим дублированием:

    • DHI для электропитания AC и DC;

    • DHU для электропитания DC с улучшенными характеристиками;

    • DHO для электропитания DC с высокими характеристиками.

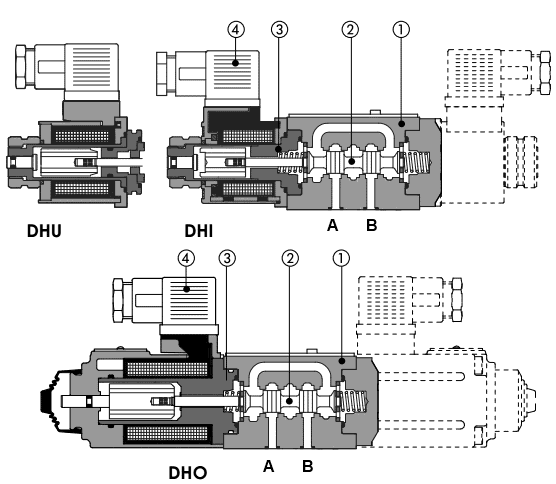

  Движущиеся детали защищены, смазаны и погружены в масло. Оболочковое литьё (1) выполнено на автоматических линиях с термической очисткой. Оптимизированная конструкция внутренних каналов с очень большим проходным сечением канала слива для снижения потерь давления Взаимозаменяемые золотники (2) возможны в широком диапазоне конфигураций. Распределители DHI и DHO могут быть укомплектованы специальными устройствами, позволяющими регулировать время переключения.

     Стандартные электрические/ электронные разъёмы (4) удовлетворяют требованиям современных машин к характеристикам электрических цепей.

     Катушки полностью герметичны (класс Н). В DHI и DHU катушки легко заменяются без помощи инструментов. Прочное исполнение допускает применение на открытом воздухе. Монтажная поверхность ISO 4401 размер 06. Максимальный расход до 60 л/мин для DHI и DHU, до 80 л/мин для DHO. Максимальное давление для всех моделей данного типа гидрораспределителей до 350 бар.

Струкутра условного обозначения

Струкутра условного обозначения гидрораспределителей DHU, DHI, DHO

DHI-0631/2-X 110AC - аналог гидрораспределителя 1РЕ6.574.В110

DHI-0711-x 24DC - аналог гидрораспределителя 1РЕ6.44.Г24

DHI-0713-x 24DC - аналог гидрораспределителя 1РЕ6.34.Г24

DHI-0714-x 24DC - аналог гидрораспределителя 1РЕ6.64.Г24

Гидрораспределители Atos DHI, DHO, DHU, гидрораспределители DHI-0631/2-X 110AC, DHI-0711-x 24DCб DHI-0713-x 24DCDHI-0714-x 220AC

Присоединительные размеры гидрораспределителей DHU, DHI, DHO

Присоединительные размеры гидрораспределителей DHU, DHI, DHOМонтажная поверхность ISO 4401-AB-03-4 размер 06 (Ду=6 мм)

     Крепления:
     - четыре винта M5x50 класс 12.9;
     - уплотнения 4 OR 108;
     - максимальный диаметр каналов P, A, B, T - 7,5 мм.

     Каналы:
     P - напорный канал;
     A, B - рабочие каналы;
     T - сливной канал.





Габаритные размеры гидрораспределителей DHU-06 (DHU-07), DHI-06 (DHI-07), DHO-06 (DHO-07)



Габаритные размеры гидрораспределителей DHU, DHI, DHO

1. Таблица конфигураций гидрораспределителей DHU, DHI, DHO

Таблица конфигураций гидрораспределителей DHU, DHI, DHO

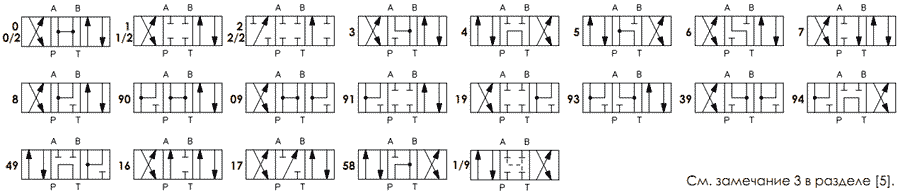

2. Таблица типов золотников гидрораспределителей DHU, DHI, DHO

Таблица типов золотников гидрораспределителей DHU, DHI, DHO

3. Основные технические характеристики гидрораспределителей DHU, DHI, DHO

Монтажное положение Любое положение для всех распределителей, кроме типа - 070* (без пружин), который должен устанавливаться в горизонтальной плоскости, если управляется импульсами
Характеристика стыковочной поверхности Шероховатость Ra 0,4, неплоскостность 0,01/100 (ISO 1101)
Температура окружающей среды от -20 до +70 °C
Рабочая жидкость Гидравлическое масло по DIN 51524 .... 535; другие типы жидкостей см. раздел [1. Структура условного обозначения]
Рекомендуемая вязкость 15...100 сСт при 40 °C (ISO VG 15...100)
Класс чистоты рабочей жидкости ISO 19/16, достигается при тонкости фильтрации 25 мкм и рекомендуемом β ≥ 75
Температура рабочей жидкости от -20 до +60 °С (стандартные и /WG уплотнения), от -20 до +80 °С (уплотнения /PE)
Направление потока Как показано на символах в таблицах [2] и [3]
Рабочее давление для версий с датчиком переключения (/FI/NC и /FI/NO)

DHI: каналы Р, А, В - 350 бар, канал T - 120 бар

Максимальное противодавление в канале T не более 5 бар DHU и DHO: каналы Р, А, В - 350 бар, канал T - 210 бар
Номинальный расход См. ниже графики Q/Δp в разделе [7]
Максимальный расход рабочей жидкости
60 л/мин для DHI и DHU; 80 л/мин для DHO, см. пределы рабочих режимов в разделе [8]

4. Замечания к условному обозначению гидрораспределителей DHU, DHI, DHO

 1. Опции:

      A - электромагнит установлен со стороны канала В (только для одномагнитных распределителей); в стандартных версиях электромагнит устанавливается со стороны канала А

      WP - ручное управление от резиновой кнопки (стандарт для моделей DHO)

      L1, L2, L3 - устройство для управления временем переключения, устанавливается в электромагнит распределителя (только для моделей DHU и DHO); невозможно для распределителей с разъёмами E-SE; для золотников 4 и 4/8 возможно только устройство L3

      F * - с датчиком переключения для контроля положения золотника

 2. Тип электрического/электронного разъёма DIN 43650 (заказывается отдельно):

      SP-666 - стандартный разъём IP-65, для прямого соединения с источником электропитания

      SP-667 - как SP-666, но со встроенным светодиодом

      SP-669 - со встроенным выпрямительным мостом для питания катушек DC от переменного тока (AC 110В и 230В, Iмакс=1 A)

      E-SE - электронный разъём (только для распределителей DHI и DHU) - с улучшенными характеристиками и уменьшение потребляемой мощности для электромагнита DC

      E-SR - электронный разъём - возможно переключать электромагниты низким током (Iмакс=20 мА)

      E-SD - электронный разъём - защищает от электрических наводок, когда электромагниты обесточены (помехоподавляющие устройства, подобные E-SD, стандартно встроены во все E-SE, E-SR)

3. Золотники:

      0/2, 1/2, 2/2 - золотники данного типа используются только для двухпозиционных распределителей типа DH*-063*/2 и двухмагнитных распределителей типа DH*-070*/2 и DH*-075*/2

      0, 3 - золотники данного типа также возможны как 0/1 и 3/1 при сливе из каналов управления в бак в центральном положении

      1, 4, 5 - золотники данного типа также возможны как 1/1, 4/8 и 5/1 - они спрофилированы таким образом, чтобы уменьшить гидроудар во время переключения

      1, 3, 8, 1/2 - золотники данного типа также возможны как 1Р, 3Р, 8Р и 1/2Р для уменьшения внутренних утечек в распределителе

      1/9 - золотник данного типа закрывает центр в нормальном положении, но позволяет избежать заливания каналов А и В внутренними утечками

5. Электрические характеристики электромагнитных катушек для гидрораспределителей DHU, DHI, DHO

Модель Напряжение
питания ± 10%
Код
напряжения
Тип
разъема
Мощность
(прим. 2)
Код запасной катушки Цвет
катушки
DHI DHU
DHI
DHU
6 DC 6 DC SP-666 33 Вт SP-COU-6DC/80 SP-COU-6DC/ 80 Коричневый
9 DC 9 DC SP-667 SP-COU-9DC/80 SP-COU-9DC /80 Голубой
12 DC 12 DC   SP-COU-12DC/80 SP-COUR-12DC /10 Зеленый
14 DC 14 DC   SP-COU-14DC/80 SP-COUR-14DC /10 Коричневый
18 DC 18 DC   SP-COU-18DC/80 SP-COU-18DC /80 Синий
24 DC 24 DC   SP-COU-24DC/80 SP-COUR-24DC /10 Красный
28 DC 28 DC   SP-COU-28DC/80 SP-COUR-28DC /10 Серебро
48 DC 48 DC   SP-COU-48DC/80 SP-COU-48DC /80 Серебро
110 DC 110 DC   SP-COU-110DC/80 SP-COUR-110DC /10 Чёрный
125 DC 125 DC   SP-COU-125DC/80 SP-COU-125DC /80 Серебро
220 DC 220 DC   SP-COU-220DC/80 SP-COUR-220DC /10 Чёрный
24/50 АС 24/50/60 АС   60 ВА SP-COI-24/50/60AC /80 (1) - Розовый
24/60 АС   (прим. 4)
48/50 АС 48/50/60 АС     SP-COI-48/50/60AC /80 (1) - Белый
48/60 АС
110/50 АС 110/50/60 АС     SP-COI-110/50/60AC /80 (1) - Желтый
120/60 АС 120/60 АС     SP-COI-120/60AC /80 Белый
230/50 AC 230/50/60 АС     SP-COI-230/50/60AC /80 (1) - Голубой
230/60 AC 230/60 АС     SP-COI-230/60AC /80 Серебро
12 DC 6 DC E-SE 7 Вт SP-COU-6DC /80  SP-COU-6DC/80 Коричневый
24 DC 12 DC (прим. 3) SP-COU-12DC /80 SP-COUR-12DC /10 Зеленый
110/50 AC 110 RC SP-669 40 ВА SP-COU-110RC /80 SP-COUR-110RC /10 Золотистый
120/60 AC 35 ВА
230/50 AC 230 RC   SP-COU-230RC /80 SP-COUR-230RC /10 Синий
230/60 AC
DHO 12 DC 12 DC SP-666 32 Вт
24 DC 24 DC SP-667
110 DC 110 DC   40 Вт
220 DC 220 DC

Примечания:

(1) Катушка может работать также при частоте 60 Гц: в этом случае характеристики снижаются на 10 ÷ 15% и потребляемая мощность составляет 55 ВА.

(2) Средние значения по данным испытаний в нормальных гидравлических условиях и температурой окружающей среды 20ºС.

(3) При цикле, когда электромагнит включается/выключается за 1 с (1 Гц), средняя потребляемая мощность - 7 Вт; для более длительных циклов потребляемая мощность ниже. При включении электромагнита, ток составляет 6А при 12В DC и 3А при 24В DC, соответственно пиковой потребляемой мощности 72 Вт. Продолжительность пиковых токов должна быть короче 100 мс (должно быть заложено в проект схемы питания)

(4) При включении электромагнита величина скачка тока в 3 раза превышает величину тока удержания. Это соответствует потребляемой мощности 150 ВА.

6. Графики определения номинального расхода жидкости для DHU, DHI, DHO

Графики определения номинального расхода жидкости

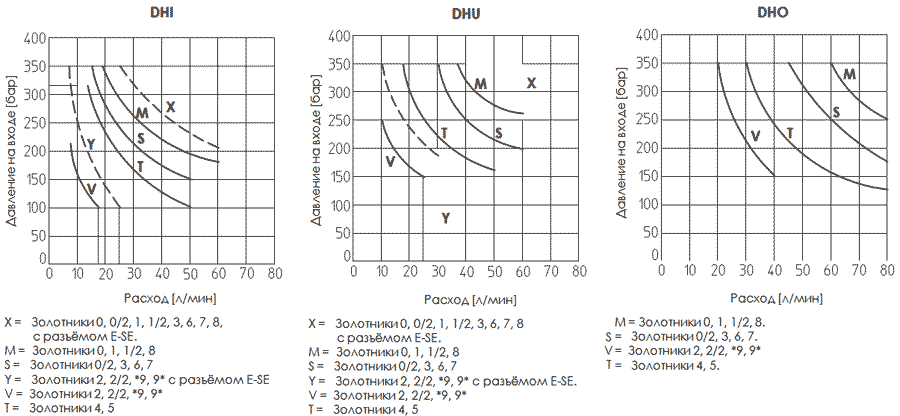

7. Графики предела рабочих давлений для DHU, DHI, DHO

Примечания: графики были получены на теплых электромагнитах и при минимальном напряжении питания, при температуре 50 °C, на минеральном масле ISO VG 46; кривые для случая симметричного потока через распределитель (то есть Р→А и В→Т), в случае несимметричного потока и если распределитель снабжен устройствами для изменения времени переключения, границы рабочего диапазона должны быть уменьшены.

Перечень поставляемых гидрораспределителей DHI:

Гидрораспределитель c односторонним электромагнитным управлением Гидрораспределитель Гидрораспределитель c двусторонним электромагнитным управлением
 DHI-0610-X 00  DHI-0631/2/A-110/50/60АС  DHI-0700/2-X24DC
 DHI-0611-Х 24DC  DHI-0631/2/А-X 230/50/60AC  DHI-0701/2-X 110/50/60АС
 DHI-0614-X 24DC  DHI-0632/2-X 24DC  DHI-0710-X 230/50/60AC
 DHI-0630/2-X 110/50/60AC  DHI-0632/2/A-SP666 24DC  DHI-0710-X 24DC
 DHI-0630/2-X 24DC  DHO-0631/2-X 24DC  DHI-0711-X 110/50/60AC
 DHI-0631/2-SP667 110/50/60АС  DHO-0632/2-X 24DC  DHI-0711-X 24DC
 DHI-0631/2-X 110/50/60AC  DHO-0671-X 24DC  DHI-0713-X 00
 DHI-0631/2-X 220DC  DHU-0630/2-X 24DC  DHI-0717-Х 24DC
 DHI-0631/2-X 230/50/60AC  DHU-0630/2-X 24DC/ВТ  DHI-0718-X 24DC
 DHI-0631/2-X 24DC  DHU-0630/2-X00  DHI-0751/2-X 24DC
 DHI-0631/2-Х 00    DHO-0713/1/L1-X 24DC
     DHO-0714-X 24DC
     DHU-0711/1/L2-X 24DC/BT
