VBAS

Использование
Функциональность этих гидрозамков аналогична функциональным характеристикам обратного клапана, контролируемого наличием внутри удерживающего картриджа. Они особенно используются на гидравлических клапанах, потому что они приварены непосредственно к цилиндру. Q.70 поставляется с простым эффектом. Особенность этих гидрозамков: высокое давление, уменьшение скорости и ограничение колебаний.

Монтаж

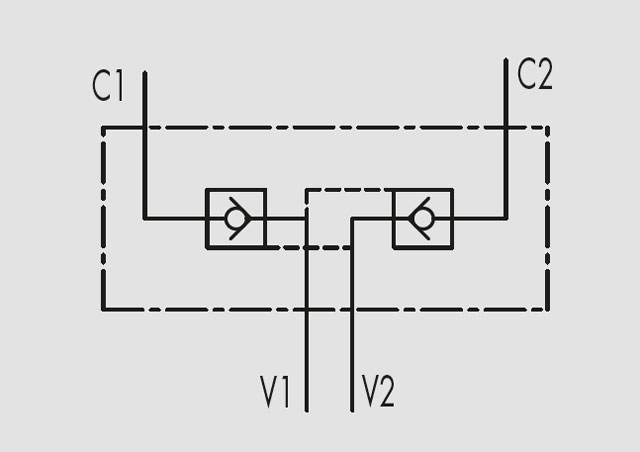

Присоедините V1 и V2 к линии нагнетания, а С1 и С2 к приводу. Картриджный клапан и управляющий поршень поставляются отдельно, поэтому они устанавливаются после монтажа гидрозамка на гидроцилиндр.

Параметры давления Материалы и особенности

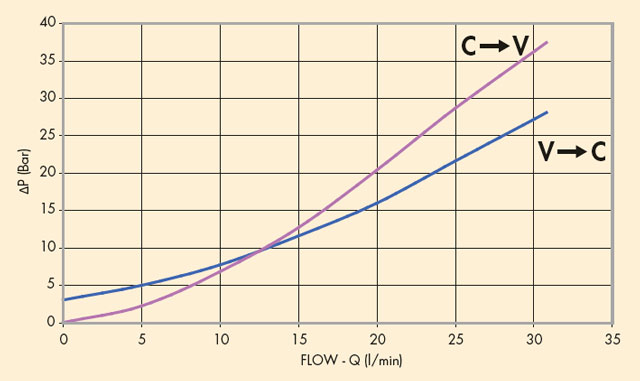

VBAS параметры давления
Корпус оцинкованная сталь
Внутренние компоненты закаленная сталь, шлифованная
Уплотнения BUNA N стандарт
Тип запорного элемента тарельчатый

Характеристики

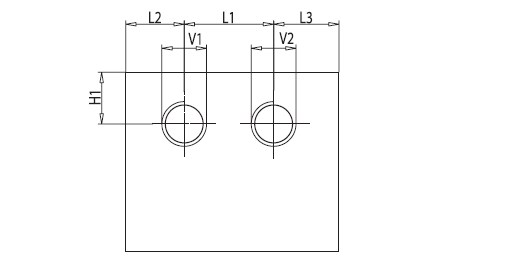

Сварка Размеры Расход макс. Давление макс.
- - l/min - л/мин Bar/Бар
VBAS 70 G 3/8” 25 350
VBAS 80 G 3/8” 25 350
VBAS 90 G 3/8” 25 350
