VBPDE c/RUB

Гидрозамок двухсторонний со встроенным краном VBPDE c/RUB
VBPDE c/RUB
Использование

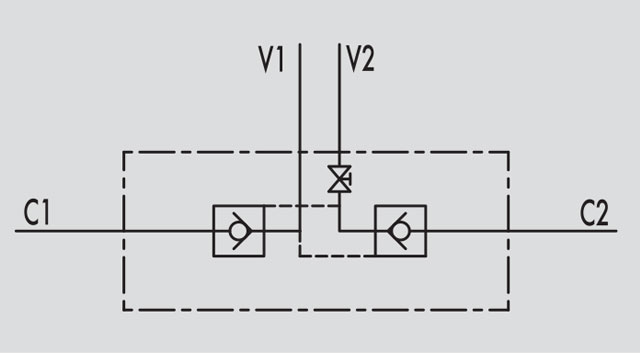

Гидрозамок используют для удержания гидравлических двигателей в статическом положении под нагрузкой. Гидравлическая жидкость блокируется в полостях гидродвигателей C1 и С2, при отсутствии давления в линии V1 и V2. Этот тип гидрозамка обладает повышенной безопасностью благодаря встроенному в одной из линий крану. Разработан специально для автокранов и гидроманипуляторов.
Монтаж
Присоедините порты C1 и C2 к гидроцилиндру, а V1 и V2 к гидрораспределителю.
По запросу
- без уплотнения на управляющем поршне
- правое или левое положение рычага

Параметры давления Материалы и особенности

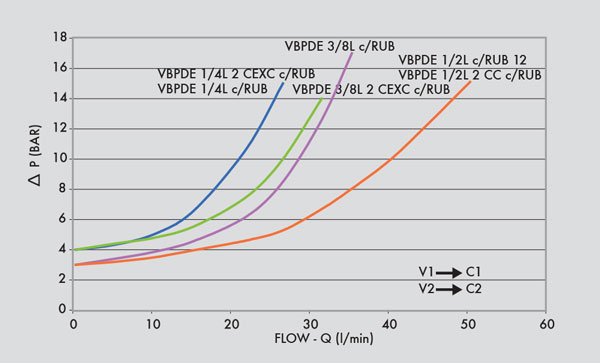

параметры давления VBPDE c/RUB
Корпус оцинкованная сталь
Внутренние компоненты закаленная сталь, шлифованная
Уплотнения BUNA N стандарт
Тип запорного элемента тарельчатый

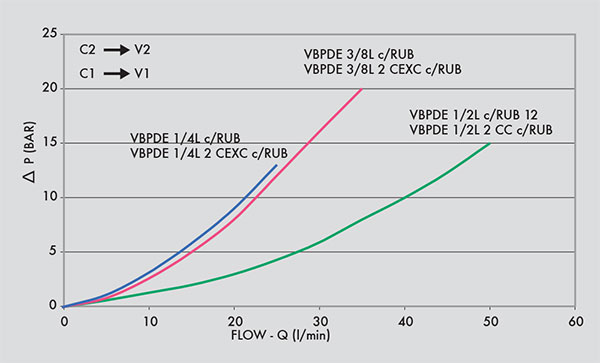

параметры давления VBPDE c/RUB

Характеристики

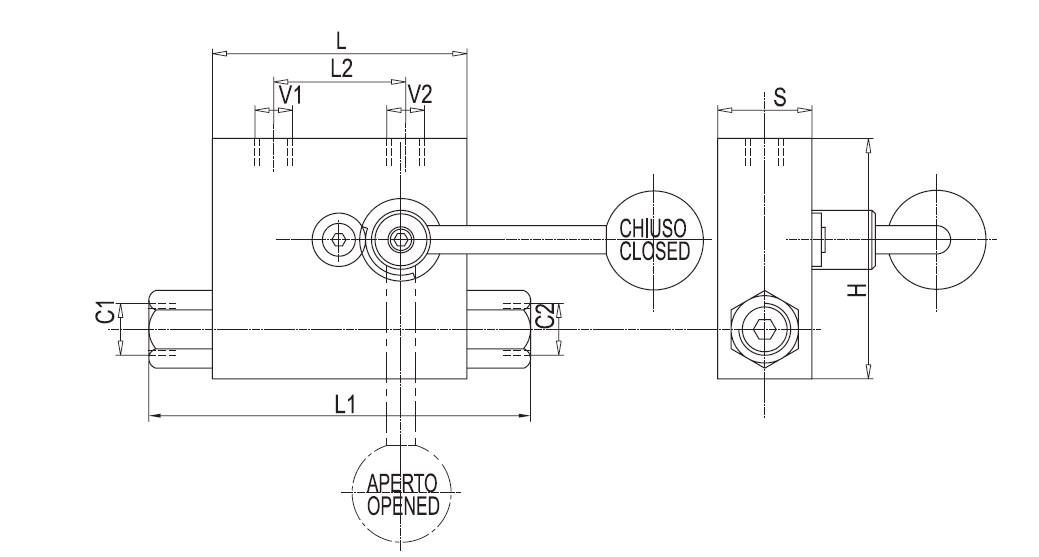

Линейный монтаж с краном Размеры Расход макс. Давление макс.
    l/min - л/мин Bar/Бар
VBPDE 1/4” L + RUB G 1/4” 20 350
VBPDE 3/8” L + RUB G 3/8” 35 350
VBPDE 1/2” L + RUB G 1/2” 50 350
VBPDE 1/4” L 2 CEXC + RUB G 1/4” 20 350
VBPDE 3/8” L 2 CEXC + RUB G 3/8” 35 350
VBPDE 1/2” L 2 CC + RUB G 1/2” 50 350

VBPDE c/RUB
