Выбор диаметра РВД

Выбор диаметра РВД

Исходя из средних рекомендуемых значений скоростей рабочей жидкости определяют внутренние диаметры рукавов для гидравлических систем и магистралей.

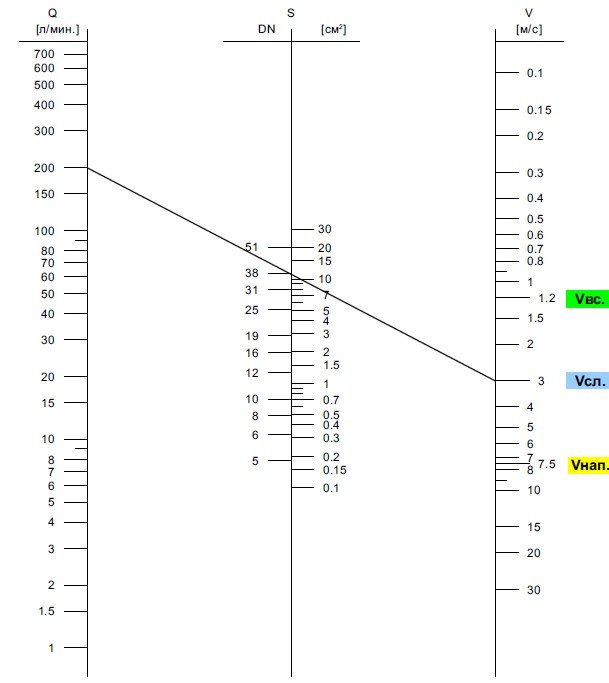

Воспользуемся рисунком ниже. Соединяем прямой линией точки с заданным расходом и скоростью на соответствующих шкалах "Q" и "V", тогда на пересечении со шкалой "S" получаем рекомендованный диаметр рукава. Затем, выбираем из стандартного ряда рукав с ближайшим большим значением DN. Если применяется рукав большой длины, рекомендуется провести проверочный расчет полного гидравлического сопротивления шланга с учетом вязкости рабочей жидкости.
Пример: Для расхода рабочей жидкости Q= 200л/мин и при скорости V=3 м/с рекомендуется рукав DN38.
Выбор диаметра (проходного сечения) РВД
Обозначения:
Q = расход рабочей жидкости, л/мин.
S = площадь сечения рукава, см2 (DN - условный диаметр)
V = скорость рабочей жидкости, м/с
Vвс. = 1,2 м/с - рекомендуемая средняя скорость в магистралях всасывания
Vсл. = 3,0 м/с - рекомендуемая средняя скорость в сливных магистралях
Vнап. = 7,5 м/с - рекомендуемая средняя скорость в напорных магистралях
